T.C. sin cuelgues Pladur® M-48-35(H)/SC 1x15 N MW

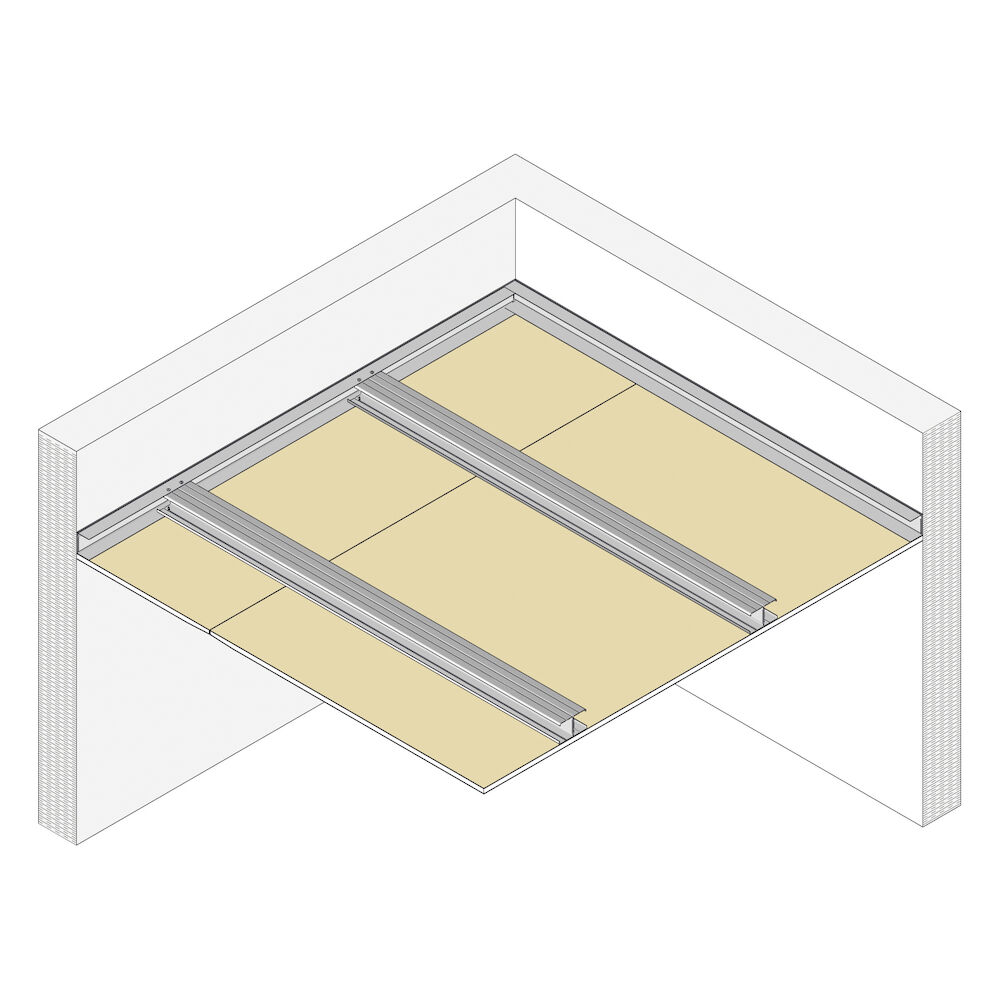

Techo continuo formado por una sola estructura primaria de montantes Pladur® 48-35 reforzada en "H", debidamente apoyado en los muros soportes laterales por medio de canales Pladur® C48 de 48 mm y fijados mecánicamente en todo el perímetro. A esta única estructura de perfiles se atornilla una placa Pladur® N de 15 mm de espesor, parte proporcinal de anclajes, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc., totalmente terminado con calidades de terminación Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4(Q4), según superficide de acabado (a definir en proyecto). Lana mineral sobre el dorso de placa y perfiles. Montaje según recomendaciones Pladur®, norma UNE 102043 y requisitos de CTE.

ZONA DE DESCARGA BIM >

T.C. sin cuelgues Pladur® M-48-35(H)/SC 1x15 N MW

Más información

Aislamiento ruido aéro - RA: 65 dBA
Aislamiento ruido impacto - Ln,w: 71 dB
Incremento RA (con forjado de 350 kg/m2): 12 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 7 dB
Peso del sistema: 16 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 15 mm
Perfil Pladur: Montante M 48/35 Z1
Paramento: Simple
Referencia informe acústica: 10.05/300.132
Norma de instalación: Norma UNE 102043
Documentación tecnica:

T.C. sin cuelgues Pladur® M-48-35(H)/SC/600 1x15 N MW: Ficha de sistema / Presupuesto

T.C. sin cuelgues Pladur® M-48-35(H)/SC/500 1x15 N MW: Ficha de sistema / Presupuesto

T.C. sin cuelgues Pladur® M-48-35(H)/SC/400 1x15 N MW: Ficha de sistema / Presupuesto
Prescripción:

Techos continuos en los casos en que no sea posible la disposición de cuelgues con prestaciones de aislamiento acústico.
