T.C. sin cuelgues Pladur® M-48-35/SC 1x12,5 Air N MW

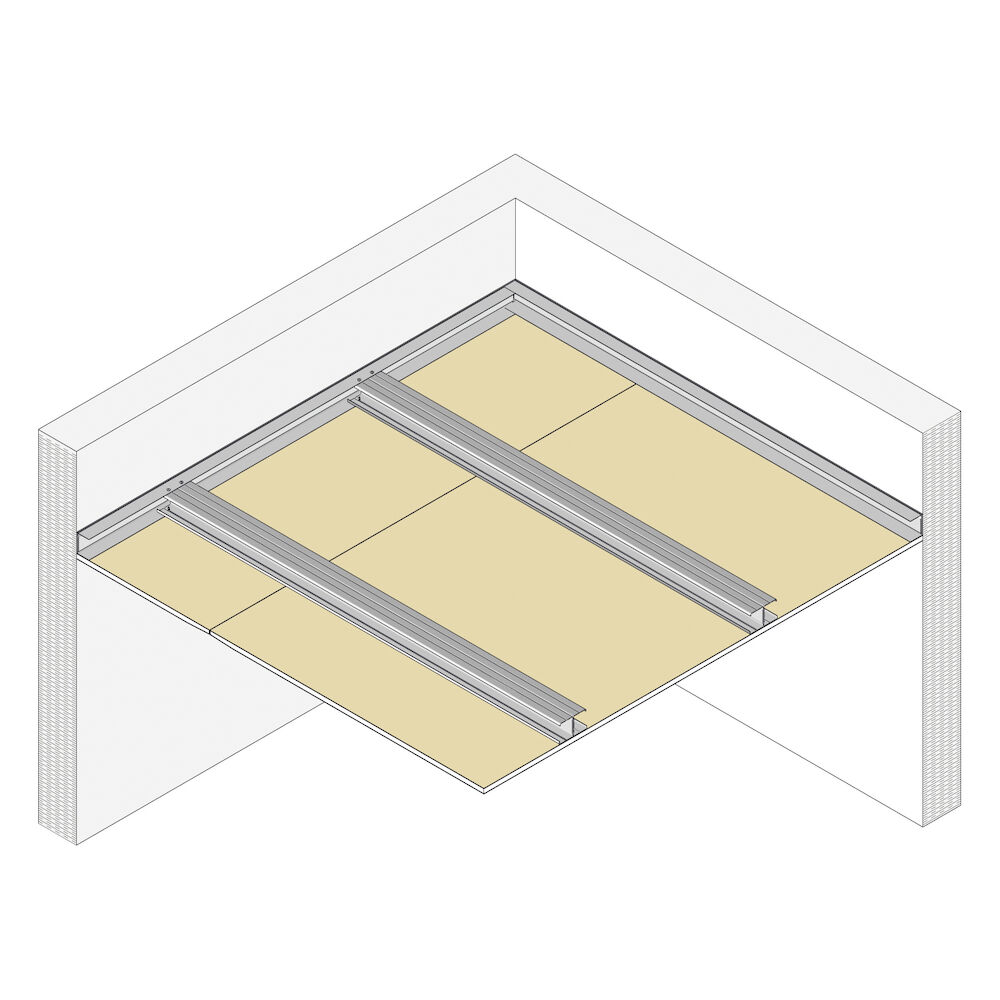

Techo continuo formado por una sola estructura primaria de montantes Pladur® 48-35, debidamente apoyado en los muros soportes laterales por medio de canales Pladur® C48 de 48 mm y fijados mecánicamente en todo el perímetro. A esta única estructura de perfiles se atornilla una placa Pladur® Air N de 12,5 mm de espesor, parte proporcinal de anclajes, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc., totalmente terminado con calidades de terminación Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4(Q4), según superficide de acabado (a definir en proyecto). Lana mineral sobre el dorso de placa y perfiles. Montaje según recomendaciones Pladur®, norma UNE 102043 y requisitos de CTE.

ZONA DE DESCARGA BIM >

T.C. sin cuelgues Pladur® M-48-35/SC 1x12,5 Air N MW

Más información

Aislamiento ruido aéro - RA: 64 dBA
Aislamiento ruido impacto - Ln,w: 70 dB
Incremento RA (con forjado de 350 kg/m2): 11 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 8 dB
Peso del sistema: 12 kg/m²
Placa Pladur: Pladur® Air N
Espesor de placa: 12,5 mm
Perfil Pladur: Montante M 48/35 Z1
Paramento: Simple
Referencia informe acústica: 10.05/300.129
Norma de instalación: Norma UNE 102043
Documentación tecnica:

T.C. sin cuelgues Pladur® M-48-35/SC/500 1x12,5 Air N MW: Ficha de sistema / Presupuesto

T.C. sin cuelgues Pladur® M-48-35/SC/400 1x12,5 Air N MW: Ficha de sistema / Presupuesto
Prescripción:

Techos continuos en los casos en que no sea posible la disposición de cuelgues con prestaciones de aislamiento acústico.
