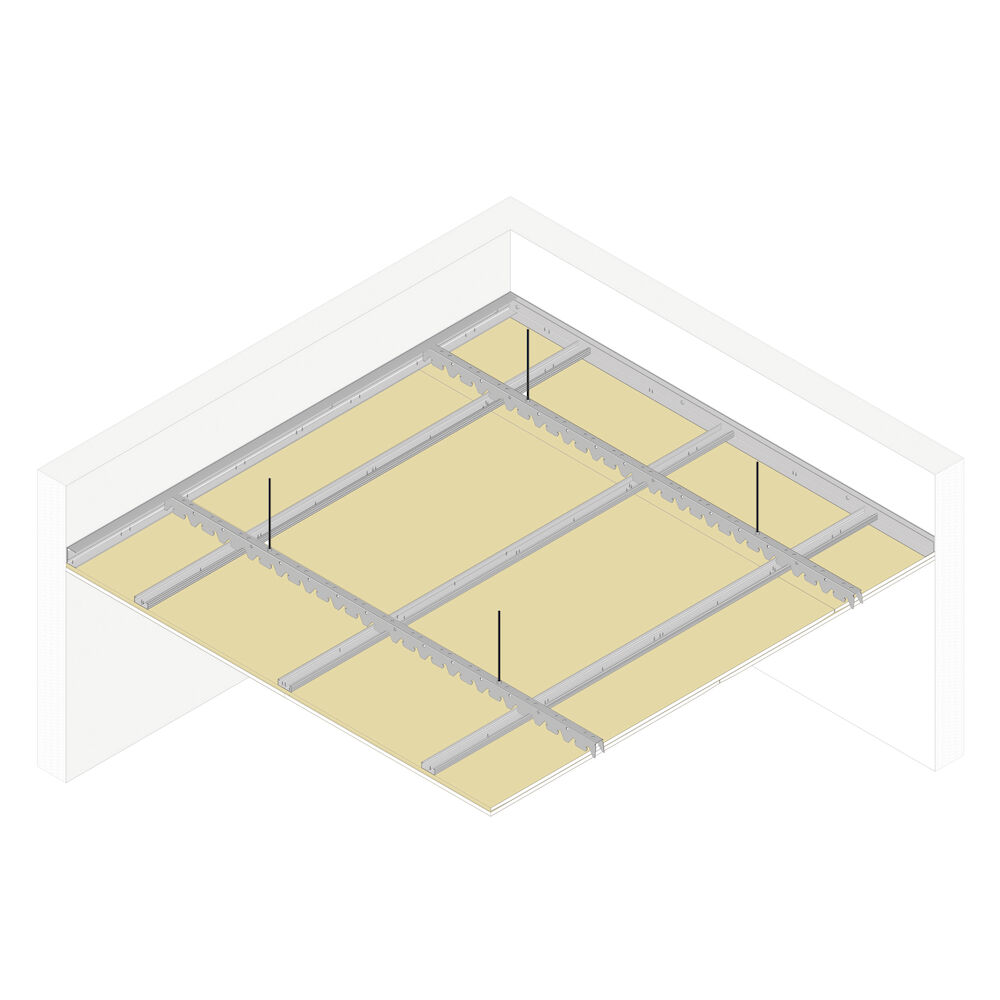

Techo formado por una doble estructura de perfiles Pladur® de chapa de acero galvanizada, instalada a dos niveles. La estructura primaria se compone a base de Perfiles continuos PH-45 en forma de "V" invertida y debidamente suspendidos del forjado u otro soporte por medio de varilla roscada Ø 6 mm y tuerca y contratuerca. La segunda estructura formada por perfiles T-45 se acopla perpendicularmente a la parte inferior de la estructura primaria mediante encaje directo en las horquillas dobles troqueladas del perfil PH-45 y apoyados perimetralmente en el Angular L A-30 TC, el cual está fijado mecanicamente en toda su longitud. A esta estructura de perfiles, se atornilla a la segunda estructura de perfiles T-45 y perpendicularmente a ella una placa Pladur® N de 15 mm de espesor, parte proporcional de anclajes, cuelgues, tornillería, juntas estancas /acústicas de su perímetro, pasta de juntas, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Incluso manta de lana mineral sobre el dorso de placas y perfiles. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.
