TRASDOSADO AUTOPORTANTE PLADUR® 116 (90) 2H1 MW

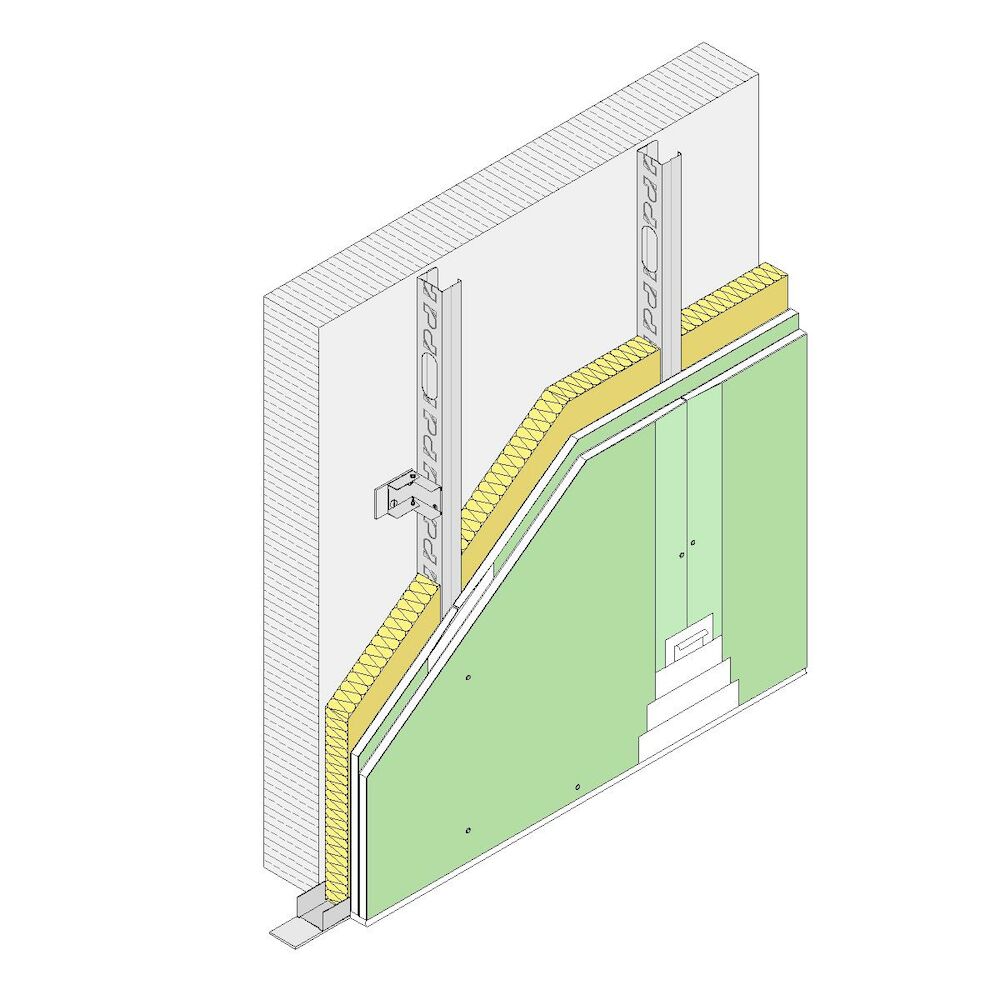

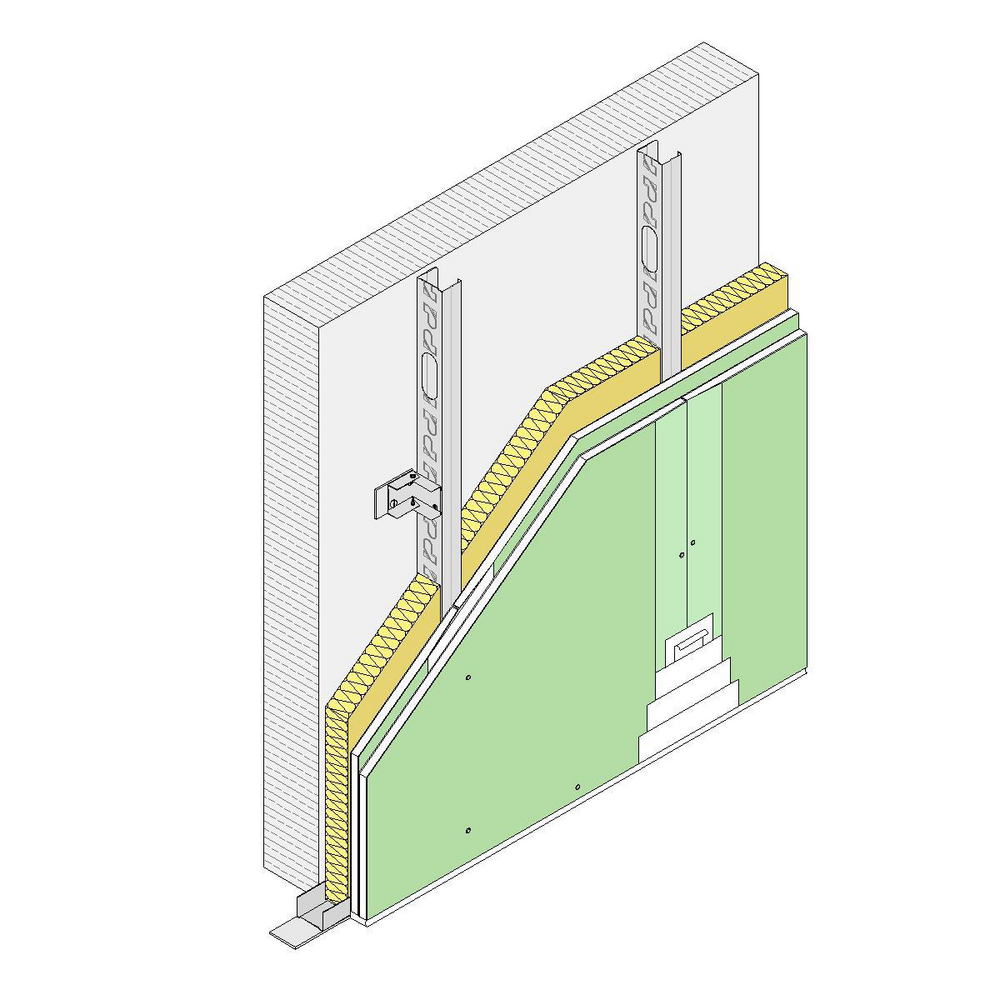

Trasdosado autoportante formado por una estructura de acero galvanizado de 90 mm de ancho, a base de montantes Pladur® (elementos verticales) de alas de 47 mm y canales Pladur® (elementos horizontales), a cuyo lado interno, dependiendo de la altura que se desea cubrir, será necesario arriostrar los montantes mediante escuadras que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornillan dos placas Pladur® H1 de 12,5 mm de espesor, dando un ancho mínimo total de trasdosado terminado de 125 mm (115+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente teminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena en su totalidad con lana mineral de 80 a 90 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información
Altura máxima: 5,1 m
Clase de resistencia al fuego: EI 30
Aislamiento acústico - RA: 66 dBA
Incremento RA (con muro base de 100 kg/m2): 17 dBA
Aislamiento acústico - RA,tr: 61 dBA
Incremento RA,tr (con muro base de 100 kg/m2): 16 dBA
Peso del sistema: 25 kg/m²
Placa Pladur: Pladur® H1
Espesor de placa: 12,5 mm
Perfil Pladur: Montante 90
Espesor total del sistema: 125 mm
Paramento: Doble
Referencia informe fuego: 63632569
Referencia informe acústica: 10.05/200.153
Metodo de instalacion: Norma UNE 102043
Prescripción:

Trasdosado de muros interiores y muros de fachada para incrementar su aislamiento térmico y acústico. Se emplea en todo tipo de obra, si bien está muy indicado en obra nueva, de reforma y rehabilitación.
