Tabique Pladur® 146 (48-35+e+48-35) 4H1 2MW Arriostrado

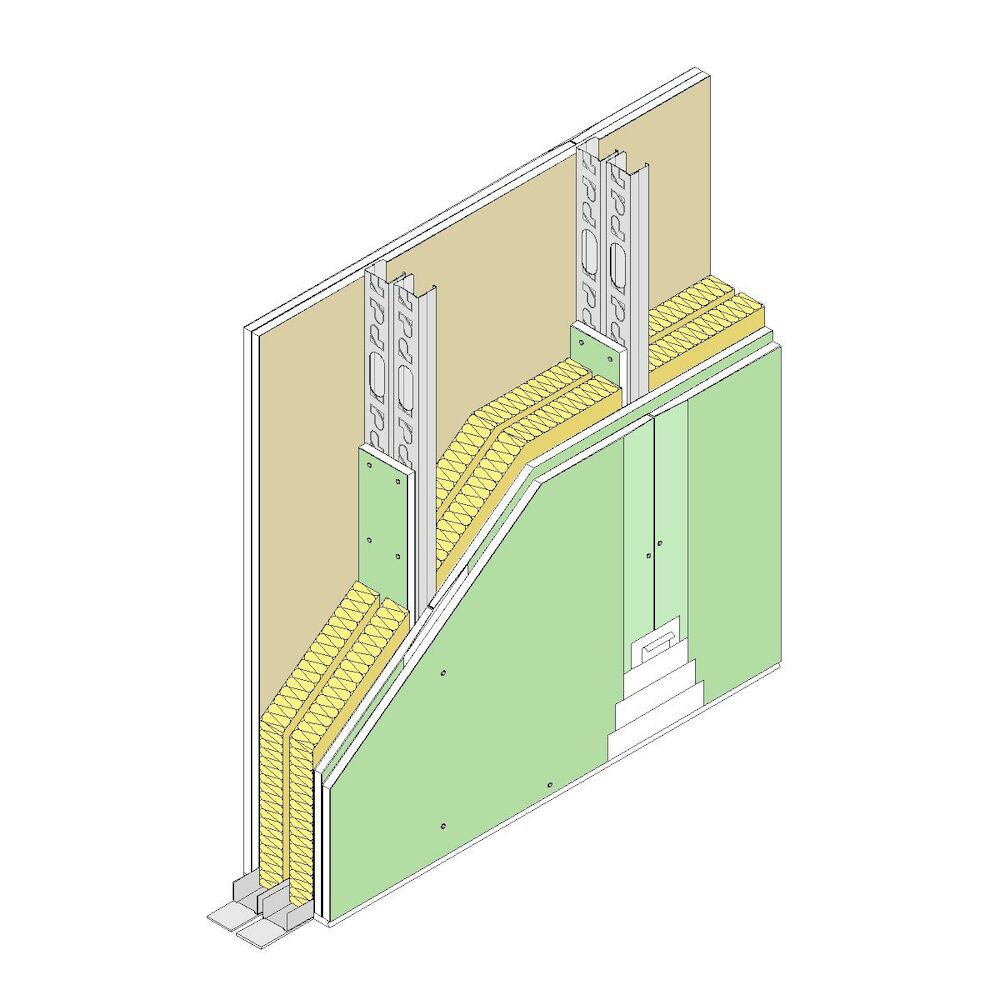

Tabique formado por dos placas PLADUR® tipo H1 de 12,5 mm de espesor, a cada lado externo de una doble estructura arriostrada de acero galvanizado de 48 mm de ancho cada una, unidas entre ellas por el alma de sus montantes, y separadas entre sí una distancia variable (espacio mínimo 10 mm). Ambas estructuras se forman a base de Montantes PLADUR® (elementos verticales) y Canales PLADUR® (elementos horizontales), dando un ancho total de tabique mínimo terminado de 156 mm (146+10). Parte proporcional de materiales PLADUR®: tornillería, pastas, cintas de juntas, juntas estancas /acústicas de su perímetro, etc. así como anclajes para canales en suelo y techo, totalmente terminado con calidad de terminación Nivel 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. o calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o papel pintado normal (a definir en proyecto)r. Ambas almas de la doble estructura con lana mineral de 40 a 50 mm de espesor. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.

ZONA DE DESCARGA BIM >

Más información

Altura máxima: 6,35 m
Resistencia al fuego: EI 90
Aislamiento acústico - RA: 58,7 dBA
Peso del sistema: 44 kg/m²
Placa Pladur: Pladur® H1
Espesor de placa: 12,5 mm
Perfil Pladur: Montante M 48/35 Z1
Espesor total del sistema: 156 mm
Paramento: Doble
Referencia informe fuego: 6363678
Referencia informe acústica: AC3-D5-99.XV
Norma de instalación: Norma UNE 102043
Documentación tecnica:

Tabique Pladur® 146/600 (48-35+e+48-35) 4H1 2MW Arriostrado: Ficha de sistema / Presupuesto

Tabique Pladur® 146/400 (48-35+e+48-35) 4H1 2MW Arriostrado: Ficha de sistema / Presupuesto

Tabique Pladur® 146/600 (48-35H+e+48-35H) 4H1 2MW Arriostrado: Ficha de sistema / Presupuesto

Tabique Pladur® 146/400 (48-35H+e+48-35H) 4H1 2MW Arriostrado: Ficha de sistema / Presupuesto

Prescripción:

Tabiques arriostrados y capaces de alcanzar gran altura. Entre unidades de uso y zonas comunes del edificio.
