Tabique Pladur® 120 (70-45) 4F MW

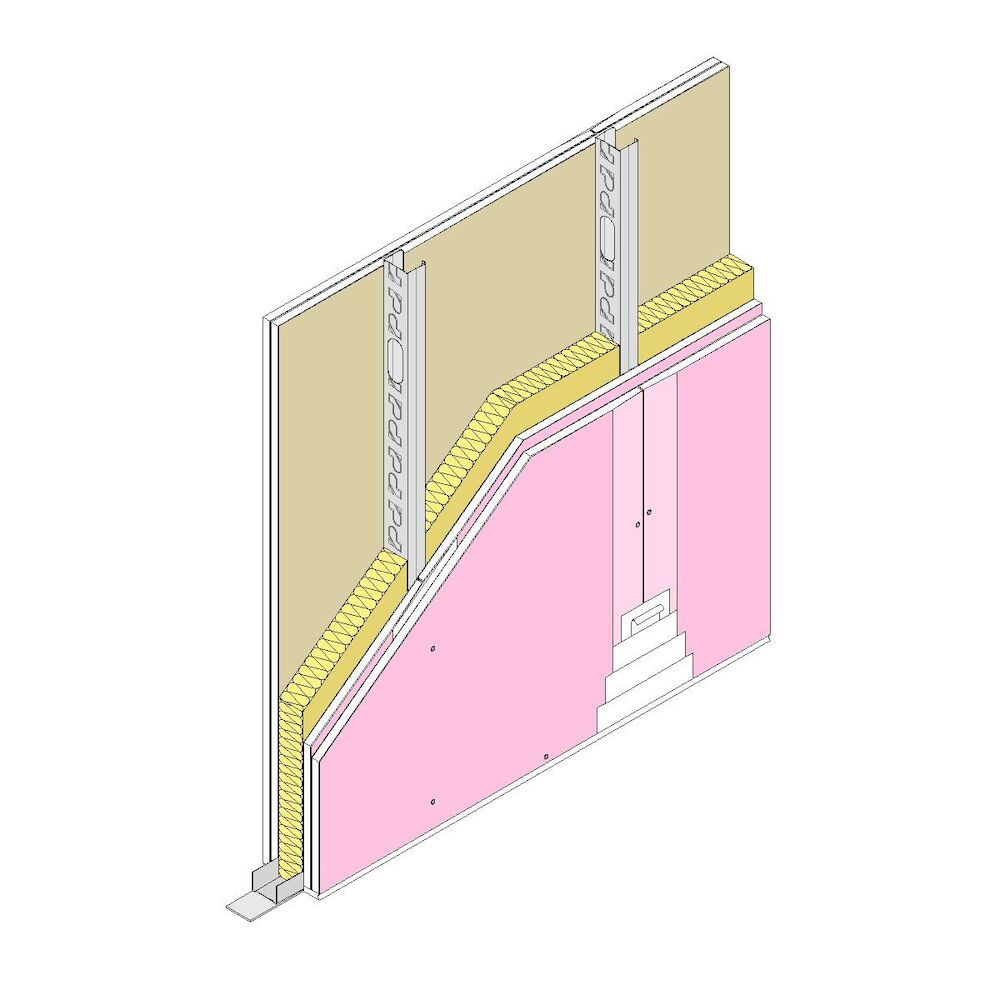

Tabique formado por dos placas Pladur® F de 12,5 mm de espesor, atornilladas a cada lado de una estructura de acero galvanizado de 70 mm de ancho, a base de montantes Pladur® XL (elementos verticales) de alas de 45 mm y canales Pladur® XL (elementos horizontales), dando un ancho total de tabique terminado de 120 mm. Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente teminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena en su totalidad con lana mineral de 60 a 70 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información

Altura máxima: 5,3 m
Resistencia al fuego: EI 120
Aislamiento acústico - RA: 53,5 dBA
Peso del sistema: 48,4 kg/m²
Placa Pladur: Pladur® F
Espesor de placa: 12,5 mm
Perfil Pladur: Montante M 70/45 XL Z1
Espesor total del sistema: 120 mm
Paramento: Doble
Referencia informe fuego: 072037-001-2
Referencia informe acústica: AC3-D5-99.XIII
Norma de instalación: Norma UNE 102043
Documentación tecnica:

Tabique Pladur® 120/600 (70-45) 4F MW: Ficha de sistema / Presupuesto

Tabique Pladur® 120/400 (70-45) 4F MW: Ficha de sistema / Presupuesto

Tabique Pladur® 120/600 (70-45H) 4F MW: Ficha de sistema / Presupuesto

Tabique Pladur® 120/400 (70-45H) 4F MW: Ficha de sistema / Presupuesto

Prescripción:

Tabiques de distribución interior de una misma unidad de uso.
