Tabique Pladur® 120 (48-45) 4MAGNA MW

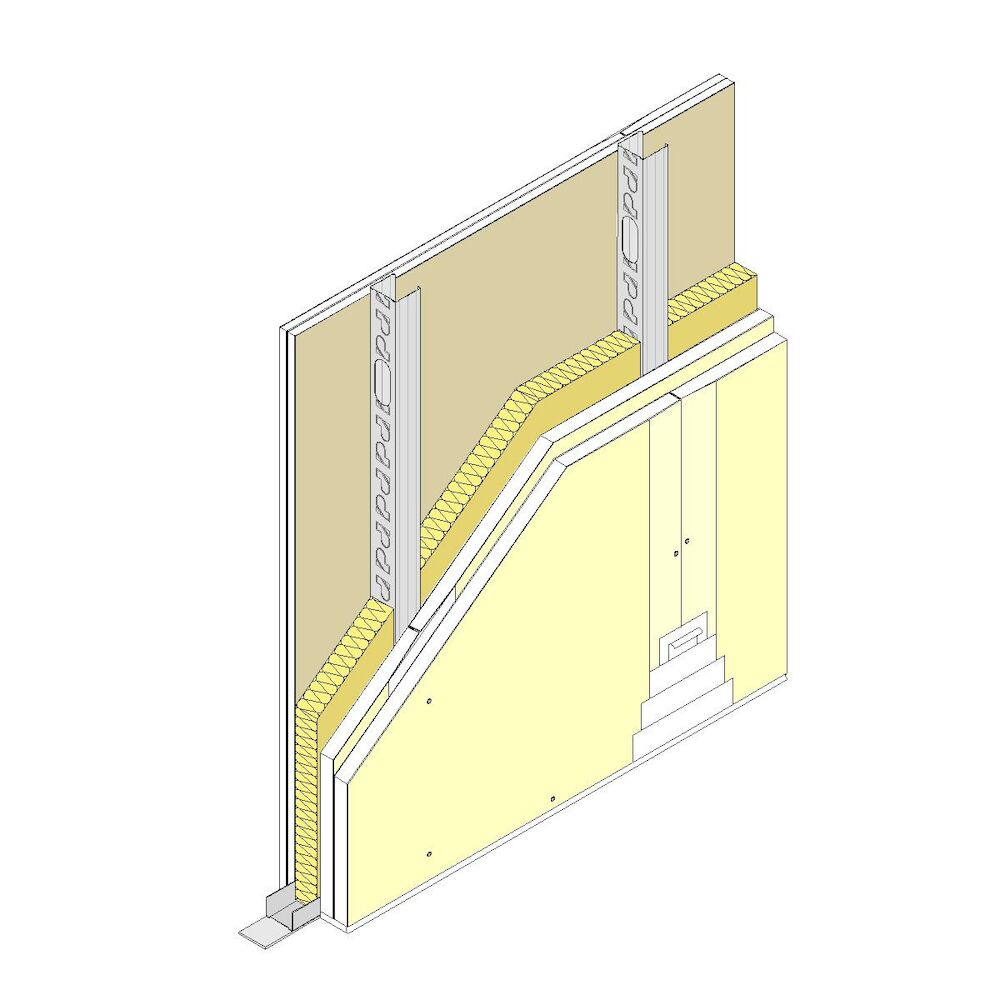

Tabique formado por dos placas Pladur® MAGNA de 18 mm de espesor atornilladas a cada lado de una estructura de de acero galvanizado de 48 mm de ancho, a base de montantes Pladur® XL (elementos verticales) de alas 45 mm, modulados a 450 mm, y canales Pladur® XL (elementos horizontales), dando un ancho total de tabique terminado de 120 mm.Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena en su totalidad con lana mineral de 40 a 50 mm de espesor. Montaje según recomendaciones técnicas Pladur®, DIT PLUS N.º 646p /20 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información

Altura máxima: 4,8 m
Resistencia al fuego: EI 180
Peso del sistema: 48 kg/m²
Placa Pladur: Pladur® MAGNA
Espesor de placa: 18 mm
Perfil Pladur: Montante M 48/45 XL Z1
Espesor total del sistema: 120 mm
Paramento: Doble
Referencia informe fuego: 148711552
Norma de instalación: DIT PLUS N.º 646p /20
