TABIQUE PLADUR® 202,5 (70-45+12,5+e+70-45) 5H1 2MW Libre

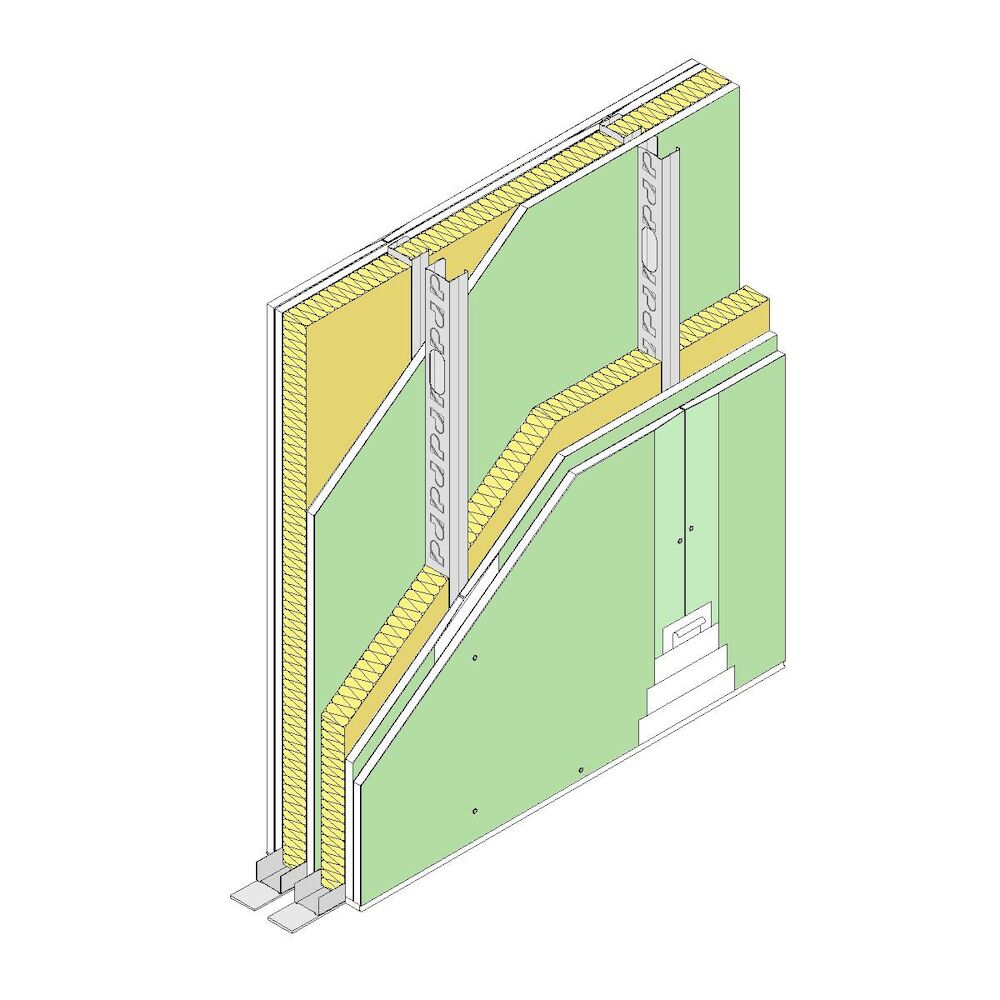

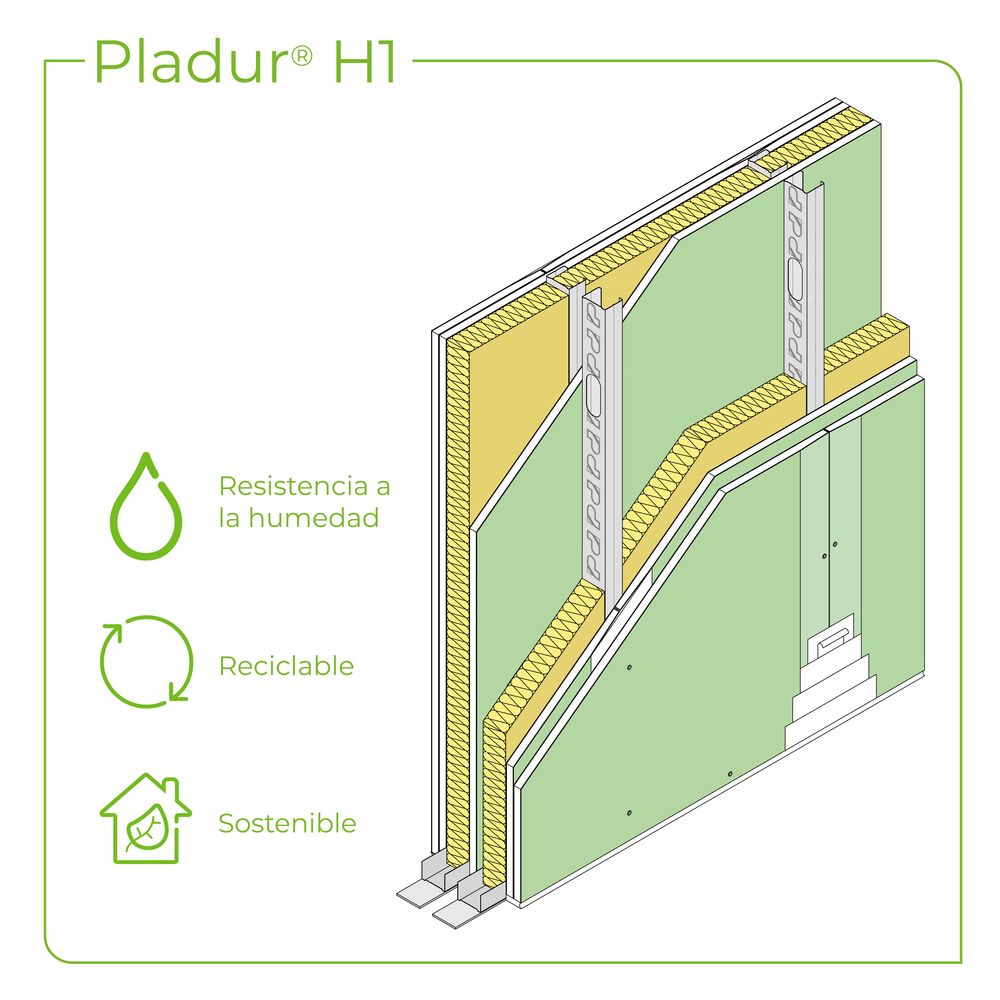

Tabique formado por dos placas Pladur® H1 de 12,5 mm de espesor, atornilladas a cada lado de una doble estructura, libre, de acero galvanizado de 70 mm de ancho cada y separadas entre sí una distancia variable (espacio mínimo de 10 mm + 12,5 mm de espesor de la placa intermedia Pladur® H1). Ambas estructuras se forman a base de montantes Pladur® XL (elementos verticales) de alas de 45 mm y canales Pladur® XL (elementos horizontales), dando un ancho total de tabique terminado de 212,5 mm (202,5+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente teminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de cada estructura Pladur® rellena en su totalidad con lana mineral de 60 a 70 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información
Altura máxima: 4,4 m
Resistencia al fuego: EI 90
Aislamiento acústico - RA: 66,9 dBA
Peso del sistema: 57 kg/m²
Placa Pladur: Pladur® H1
Perfil Pladur: Montante M 70/45 XL Z1
Espesor total del sistema: 212 mm
Paramento: Doble
Referencia informe fuego: 6363680
Referencia informe acústica: CTA-152-08-AER
Norma de instalación: Norma UNE 102043
Prescripción:

Tabiques de separación entre zonas de distinto uso (entre locales habitables, protegidos o no) y entre estas zonas y otras comunes de los edificios. Soluciones de altas prestaciones acústicas al estar sus estructuras desvinculadas entre sí. Altura máxima del sistema definida por la inercia de cada una de las estructuras por separado.
