TABIQUE PLADUR® 156 (48-35+e+48-35) 4F 2MW Libre

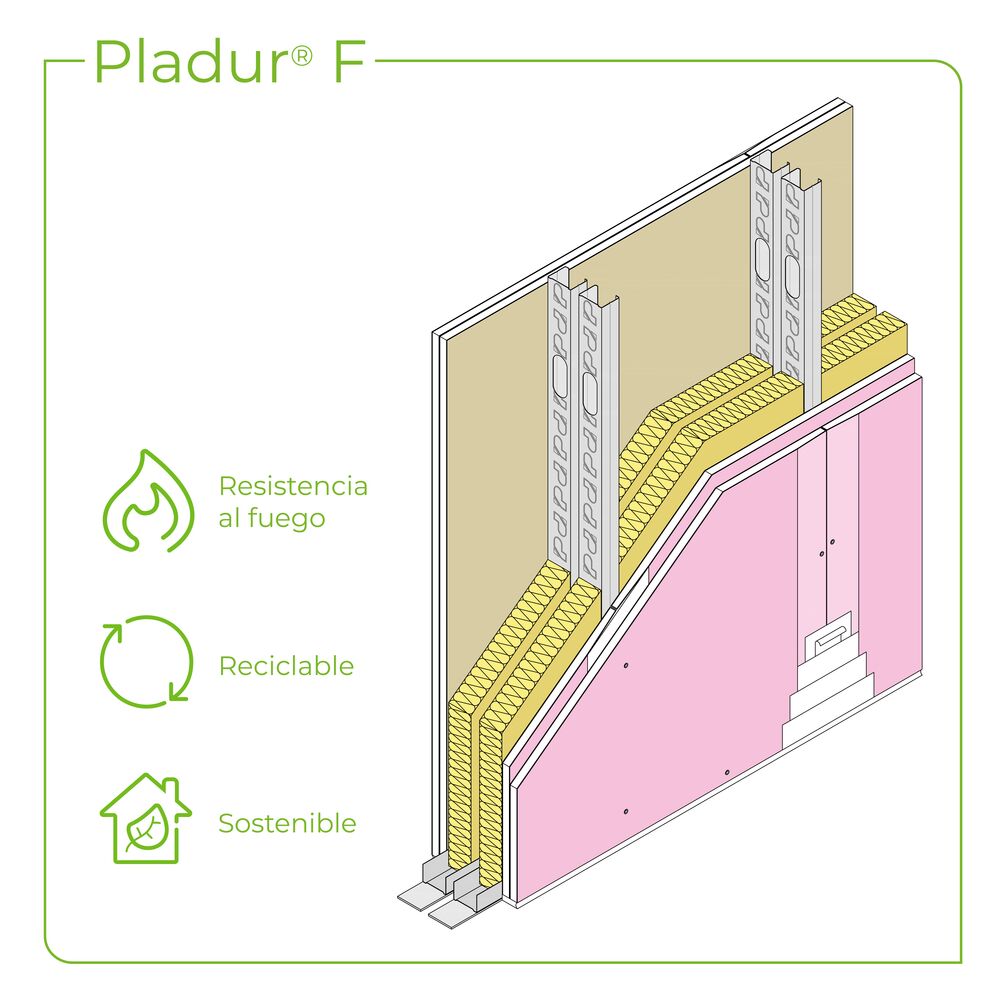

Tabique formado por dos placas Pladur® F de 15 mm de espesor, atornilladas a cada lado de una doble estructura, libre, de acero galvanizado de 48 mm de ancho cada una y separadas entre sí una distancia variable (espacio mínimo de 10 mm). Ambas estructuras se forman a base de montantes Pladur® (elementos verticales) de alas de 35 mm y canales Pladur® (elementos horizontales), dando un ancho total de tabique mínimo terminado de 166 mm (156+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente teminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de cada estructura Pladur® rellena en su totalidad con lana mineral de 40 a 50 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información
Altura máxima: 3,35 m
Resistencia al fuego: EI 120
Peso del sistema: 57,2 kg/m²
Placa Pladur: Pladur® F
Espesor de placa: 15 mm
Perfil Pladur: Montante M 48/35 Z1
Espesor total del sistema: 166 mm
Paramento: Doble
Referencia informe fuego: 63632568
Referencia informe acústica: AC3-DA-48-84
Norma de instalación: Norma UNE 102043
Documentación tecnica:

TABIQUE PLADUR® 156/600 (48-35+e+48-35) 4F 2MW Libre: Ficha de sistema / Presupuesto

TABIQUE PLADUR® 156/400 (48-35+e+48-35) 4F 2MW Libre: Ficha de sistema / Presupuesto

TABIQUE PLADUR® 156/600 (48-35H+e+48-35H) 4F 2MW Libre: Ficha de sistema / Presupuesto

TABIQUE PLADUR® 156/400 (48-35H+e+48-35H) 4F 2MW Libre: Ficha de sistema / Presupuesto

Prescripción:

Tabiques de separación entre zonas de distinto uso (entre locales habitables, protegidos o no) y entre estas zonas y otras comunes de los edificios. Soluciones de altas prestaciones acústicas al estar sus estructuras desvinculadas entre sí. Altura máxima del sistema definida por la inercia de cada una de las estructuras por separado.
