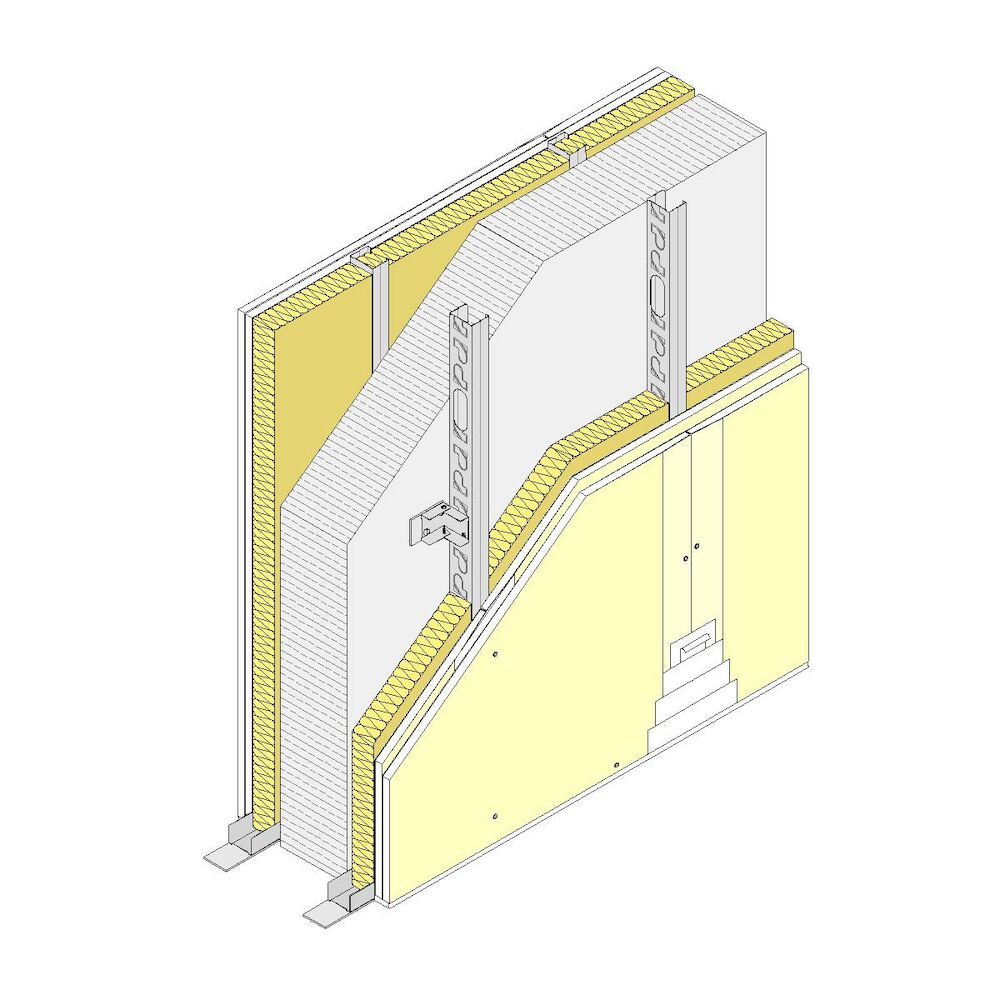

TABIQUE PLADUR® MIXTO: TRASDOSADO 73 (48-35) 2I MW + Muro Base + TRASDOSADO 73 (48-35) 2I MW Arriostrado

Tabique mixto formado por dos trasdosados autoportantes Pladur®, ambos arriostrados a cada lado de un muro soporte (a definir en proyecto). El espesor final del conjunto del tabique mixto dependerá del muro soporte por definir, dando un ancho total en mm del tabique mixto terminado de 73+(10)+MURO BASE DEFINIDO+(10)+73. Cada trasdosado está formado por una estructura de perfiles de chapa de acero galvanizado de 48 mm de ancho, a base de montantes Pladur® (elementos verticales) de alas de 35 mm, y canales Pladur® (elementos horizontales), a cuyo lado interno, según su altura libre, será necessario arriostrar los montantes mediante escuadras que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de cada estructura de trasdosado se atornillan dos placas Pladur® I de 12,5 mm de espesor, dando un ancho total mínimo de cada trasdosado terminado de 83 mm (73+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de cada estructura Pladur® rellena en su totalidad con lana mineral de 40 a 50 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

Más información
Altura máxima: 2,8 m
Aislamiento acústico - RA: 59 dBA
Incremento RA (con muro base de 100 kg/m2): 21 dBA
Aislamiento acústico - RA,tr: 57 dBA
Incremento RA,tr (con muro base de 100 kg/m2): 21 dBA
Peso del sistema: 57,2 kg/m²
Placa Pladur: Pladur® I
Espesor de placa: 12,5 mm
Perfil Pladur: Montante M 48/35 Z1
Paramento: Doble
Referencia informe acústica: 10.05/600.102
Metodo de instalacion: Norma UNE 102043
Prescripción:

Tabiques de separación entre zonas de distinto uso (entre locales habitables, protegidos o no) y entre estas zonas y otras comunes de los edificios.
