T.C. suspendido Pladur® NEO 48/1200x400 1x12,5 FON+ Tweed 14 BV MW

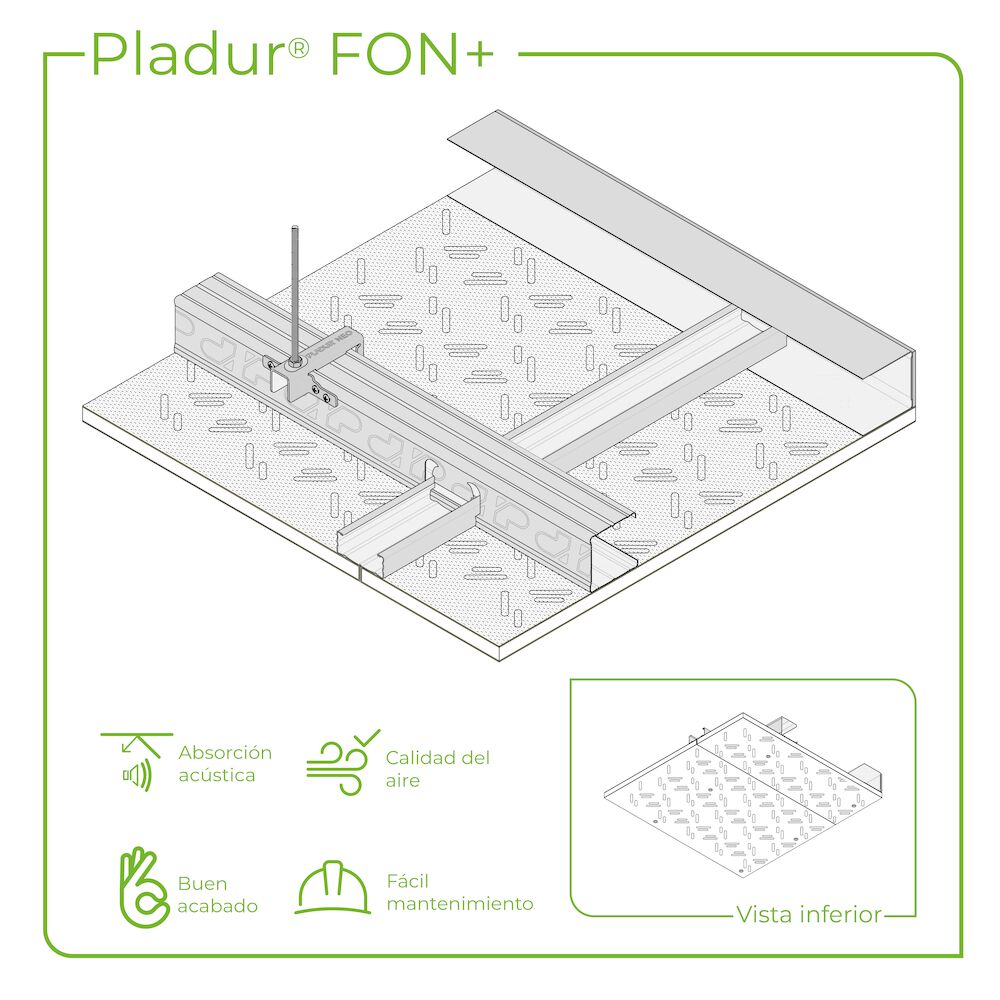

Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado, instalada al mismo nivel. La estructura primaria se compone a base de perfiles Pladur® NEO P-48/400, modulados cada 400 mm, debidamente suspendidos del forjado cada 1450 mm, por medio de pieza de cuelgue Pladur® NEO Regulable + varilla roscada ø 6 mm con tuerca y contratuerca y apoyados perimentralmente en perfiles Pladur® NEO CP-48/400, cuales están fijados mecánicamente en toda su longitud cada 400 mm. La estructura secundaria está formada por perfiles Pladur® NEO S-1200 ensamblados de manera perpendicular mediante unión «clipada» a los primarios en su alma troquelada y fijados perimetralmente a los perfiles Pladur® CP-48/400 mediante tornillos Pladur® MM. Perpendicularmente a la estructura primaria,se atornillan las placas de Pladur® FON+ BV (borde en «V») de 12,5 mm de espesor y de 1200x2400 mm, modelo variable, dependiendo de la absorción acústica requerida y del diseño de las perforaciones elegidas. Lana mineral de 60 mm de espesor, colocada sobre el dorso de placas y perfiles. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Montaje según recomendaciones Pladur®, Technical Conformity TC-087066 y consideraciones específicas del CTE, según el uso del sistema empleado.

Más información

Coeficiente de absorción - αw: 0,65
Distancia máxima entre cuelgues: 1,45 m
Peso del sistema: 12,2 kg/m²
Placa Pladur: PLADUR® FON+ Tweed 14 BV
Espesor de placa: 12,5 mm
Perfil Pladur: Perfil NEO P-48/400 + Perfil NEO S-1.200
Paramento: simple
Referencia informe acústica: AC18-26076829-D
Norma de instalación: Technical Conformity TC-087066
Documentación tecnica:

T.C. SUSPENDIDO PLADUR® NEO 48/1200x400 1x12,5 FON+ Tweed 14 BV MW: Ficha de sistema / Presupuesto

Prescripción:

Techos continuos que requieran un especial acondicionamiento acústico para aulas, salas de juntas, bibliotecas, etc. Aporta una mayor facilidad en el montaje y consistencia al disponer una doble estructura dispuesta en sentido transversal entre sí.
