T.C. semidirecto Pladur® M-82x16 2x15 N

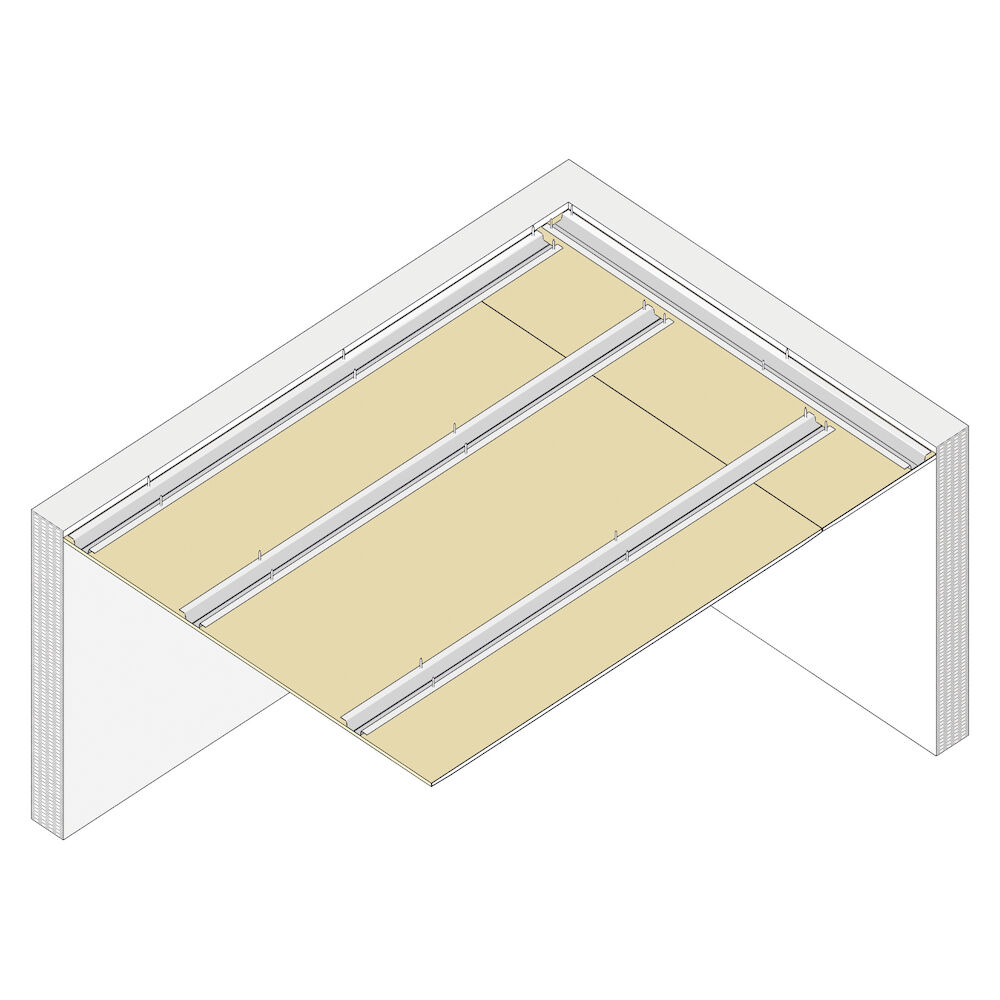

Techo continuo formado por una estructura de chapa de acero galvanizada formado por Maestras de 82 mm de ancho y 16 mm de alto y ancladas directamente al forjado, a las cuales se atornillan dos placas Pladur® N de 15 mm de espesor. Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas /acústicas de su perímetro, etc. así como anclajes para fijar a forjado soporte, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Montaje según norma UNE 102043 y requisitos del CTE-DB HR.

ZONA DE DESCARGA BIM >

T.C. semidirecto Pladur® M-82x16 2x15 N

Más información

Aislamiento ruido aéro - RA: 54 dBA
Aislamiento ruido impacto - Ln,w: 74 dB
Incremento RA (con forjado de 350 kg/m2): 1 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 4 dB
Distancia máxima entre cuelgues: 0,4 m
Peso del sistema: 25 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 15 mm
Perfil Pladur: Maestra 82 x 16
Paramento: Doble
Referencia informe acústica: 10.05/300.105
Norma de instalación: Norma UNE 102043
Documentación tecnica:

T.C. semidirecto Pladur® M-82x16/400 2x15 N: Ficha de sistema / Presupuesto

T.C. semidirecto Pladur® M-82x16/500 2x15 N: Ficha de sistema / Presupuesto

T.C. semidirecto Pladur® M-82x16/600 2x15 N: Ficha de sistema / Presupuesto
Prescripción:

Techos con maestras ancladas al soporte y placas atornilladas a dichas maestras. Para obras o reformas que no requieran de plénum para el paso de instalaciones.
