T.C. suspendido Pladur® GL+T-45 1x15 N MW

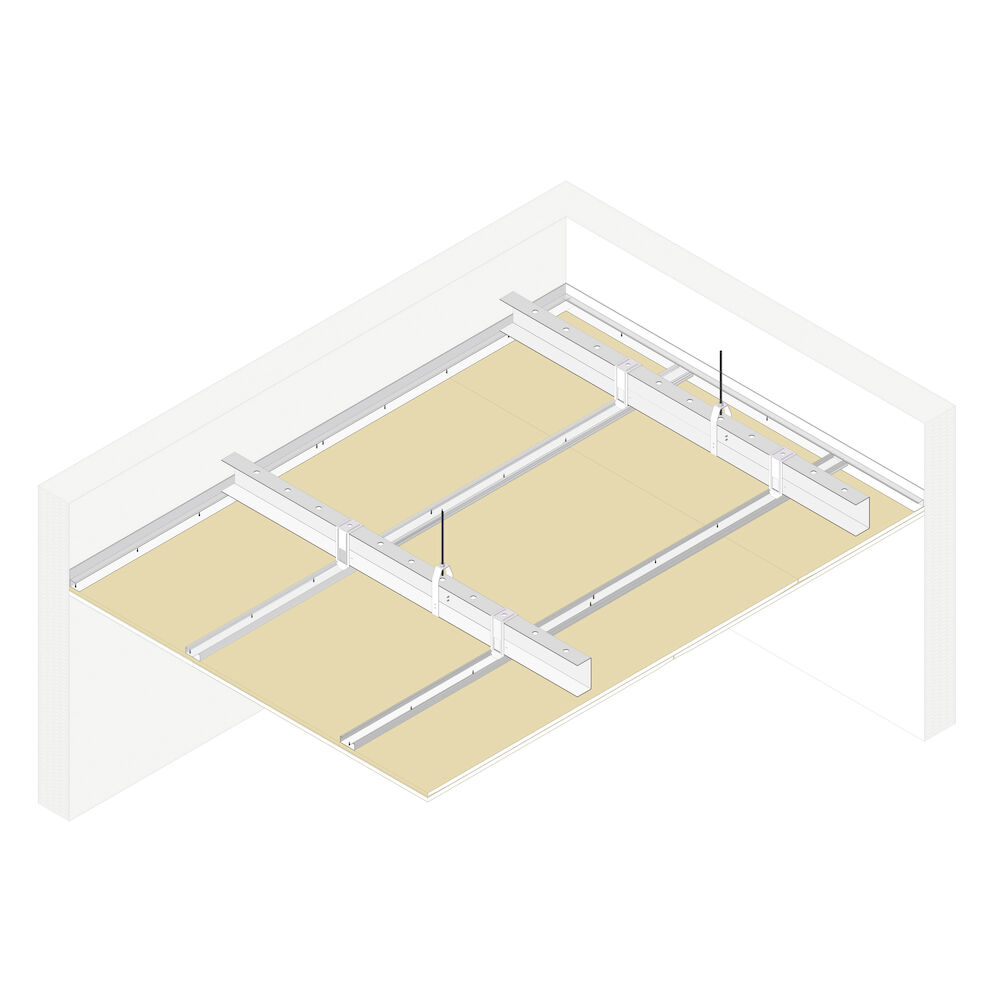

Techo formado por una doble estructura de perfiles Pladur® de chapa de acero galvanizada, instalada a dos niveles. La estructura primaria se compone a base de Perfiles continuos "Canal GL" en forma de "U" y espesor 1,5 mm, debidamente suspendidos del forjado u otro soporte, por medio de Suspensiones M-50 y varilla roscada Ø 6 mm con tuerca y contratuerca. La segunda estructura formada por perfiles T-45 se encaja mediante piezas de doble horquilla "Abrazadera GL" perpendicularmente a la estructura primaria y apoyan perimetralmente en el Angular L A-30 TC, el cual está fijado mecanicamente en toda su longitud. A esta estructura de perfiles, se atornilla a la segunda estructura de perfiles T-45 y perpendicularmente a ella una placa Pladur® N de 15 mm de espesor, parte proporcional de anclajes, cuelgues, tornillería, juntas estancas /acústicas de su perímetro, pasta de juntas, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Incluso manta de lana mineral sobre el dorso de placas y perfiles. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.

ZONA DE DESCARGA BIM >

Más información

Aislamiento ruido aéro - RA: 64 dBA
Aislamiento ruido impacto - Ln,w: 70 dB
Incremento RA (con forjado de 350 kg/m2): 11 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 8 dB
Distancia máxima entre cuelgues: 3 m
Peso del sistema: 16 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 15 mm
Perfil Pladur: Canal GL + Perfil T-45
Paramento: Simple
Referencia informe acústica: 10.05/300.173
Norma de instalación: Norma UNE 102043
Documentación tecnica:

T.C. suspendido Pladur® GL+T-45/400 1x15 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® GL+T-45/500 1x15 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® GL+T-45/600 1x15 N MW: Ficha de sistema / Presupuesto

Prescripción:

Techos suspendidos continuos para estancias de interiores con prestaciones de aislamiento acústico. Especialmente indicado para techos en los que se necesitan grandes luces entre cuelgues.
