Sistemas Pladur® WAB
Techo Semi-intemperie y Alta Humedad
Más información
T.C. suspendido Pladur® T-60 (D) 1x15 N MW

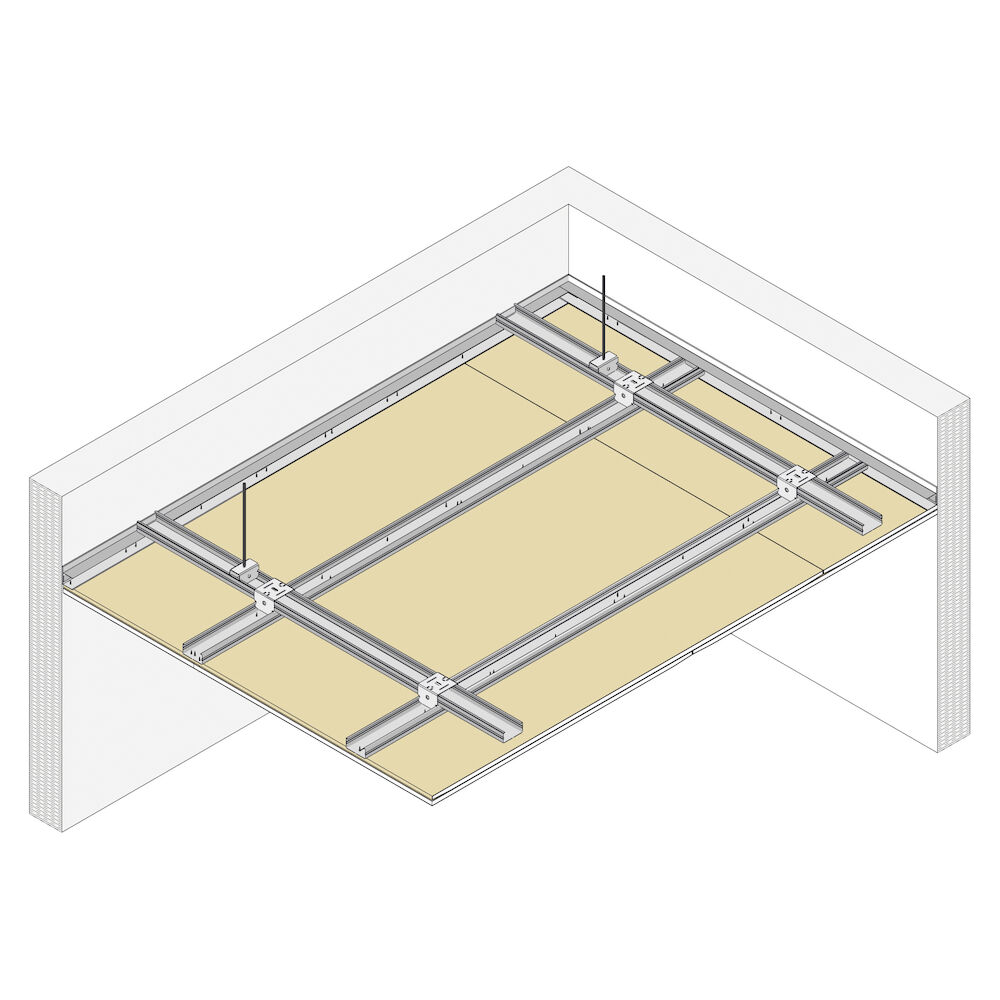

Techo formado por una doble estructura de perfiles de chapa de acero galvanizada a base de Perfiles continuos en forma de "U", de 60 mm de ancho (T-60) a dos niveles, la primera estructura de T-60 y debidamente suspendidos del forjado por medio de "horquillas" especiales y varilla roscada Ø 6 mm, y la segunda estructura de T-60, debidamente suspendicos de la primera mediante Pieza abrazadera T-60 y apoyados perimetralmente en el Angular L A-30 TC, el cual está fijado mecanicamente en toda su longitud. A esta segunda estructura de perfiles, se atornilla una placa Pladur® tipo N de 15 mm de espesor , parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas /acústicas de su perímetro cintas y pasta de juntas, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Incluso manta de lana mineral sobre el dorso de placas y perfiles. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.
Más información
Aislamiento ruido aéro - RA:
64 dBA
Aislamiento ruido impacto - Ln,w:
67 dB
Incremento RA (con forjado de 350 kg/m2):
11 dBA
Reducción Ln,w (con forjado de 350 kg/m2):
11 dB
Distancia máxima entre cuelgues:
1 m
Peso del sistema:
15 kg/m²
Placa Pladur:
Pladur® N
Espesor de placa:
15 mm
Perfil Pladur:
Perfil T-60
Paramento:
Simple
Referencia informe acústica:
10.05/300.162
Norma de instalación:
Norma UNE 102043
Documentación tecnica:
T.C. suspendido Pladur® T-60 (D)/400 1x15 N MW: Ficha de sistema / Presupuesto
T.C. suspendido Pladur® T-60 (D)/500 1x15 N MW: Ficha de sistema / Presupuesto
T.C. suspendido Pladur® T-60 (D)/600 1x15 N MW: Ficha de sistema / Presupuesto
Prescripción:
Techos suspendidos continuos para estancias de interiores con prestaciones de aislamiento acústico y de resistencia al fuego. Aporta una mayor facilidad en el montaje y consistencia al disponer una doble estructura dispuesta en sentido transversal entre sí. La unión de ambas estructuras mediante abrazaderas T-60 configura un conjunto (unión móvil) que permite el ajuste en el montaje de las placas.
