T.C. suspendido Pladur® M-48-35/S35 2x12,5 N MW

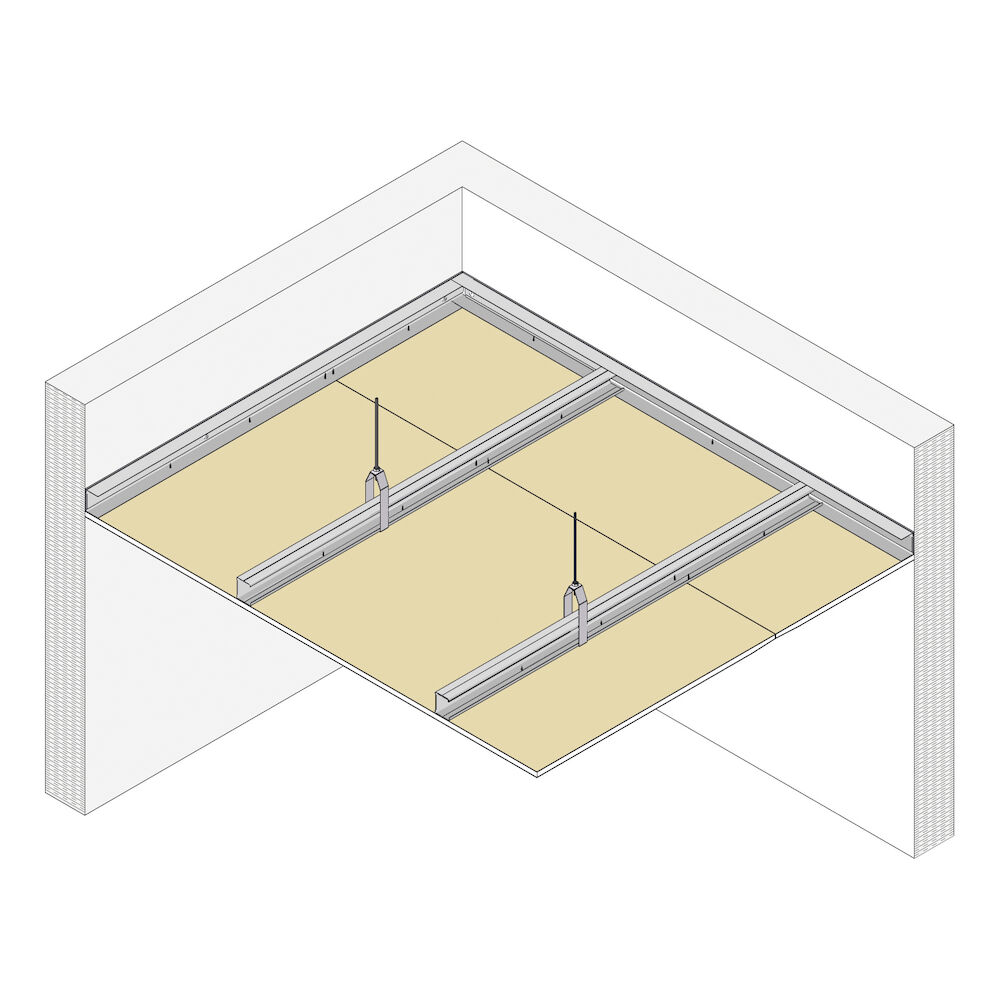

Techo continuo formado por una estructura de perfiles de chapa de acero galvanizada a base de Perfiles continuos en forma de "C", de 48 mm de alto (montantes Pladur® 48-35), debidamente suspendidos del forjado u otro soporte mediante Suspensiones "abrazaderas" S-35 y varilla roscada Ø 6 mm, y encajados en el Perfil Perimetral de 48 mm (canal Pladur®), el cual se fija mecanicamente en todo el perímetro. A esta estructura de perfiles, se atornillan dos placas Pladur® N de 12,5 mm de espesor, parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas /acústicas de su perímetro, cintas y pasta de juntas, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Incluso manta de lana mineral sobre el dorso de placas y perfiles. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.

ZONA DE DESCARGA BIM >

Más información

Aislamiento ruido aéro - RA: 67 dBA
Incremento RA (con forjado de 350 kg/m2): 14 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 9 dB
Distancia máxima entre cuelgues: 1,8 m
Peso del sistema: 21 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 12,5 mm
Perfil Pladur: Montante M 48/35 Z1
Paramento: Doble
Referencia informe acústica: 10.05/300.179
Documentación tecnica:

T.C. suspendido Pladur® M-48-35/S35/400 2x12,5 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® M-48-35/S35/500 2x12,5 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® M-48-35/S35/600 2x12,5 N MW: Ficha de sistema / Presupuesto

Prescripción:

Techos suspendidos continuos para estancias de interiores con prestaciones de aislamiento acústico. Donde se requiera una distancia mayor entre cuelgues.
