T.C. suspendido Pladur® T-60 2x12,5 N MW

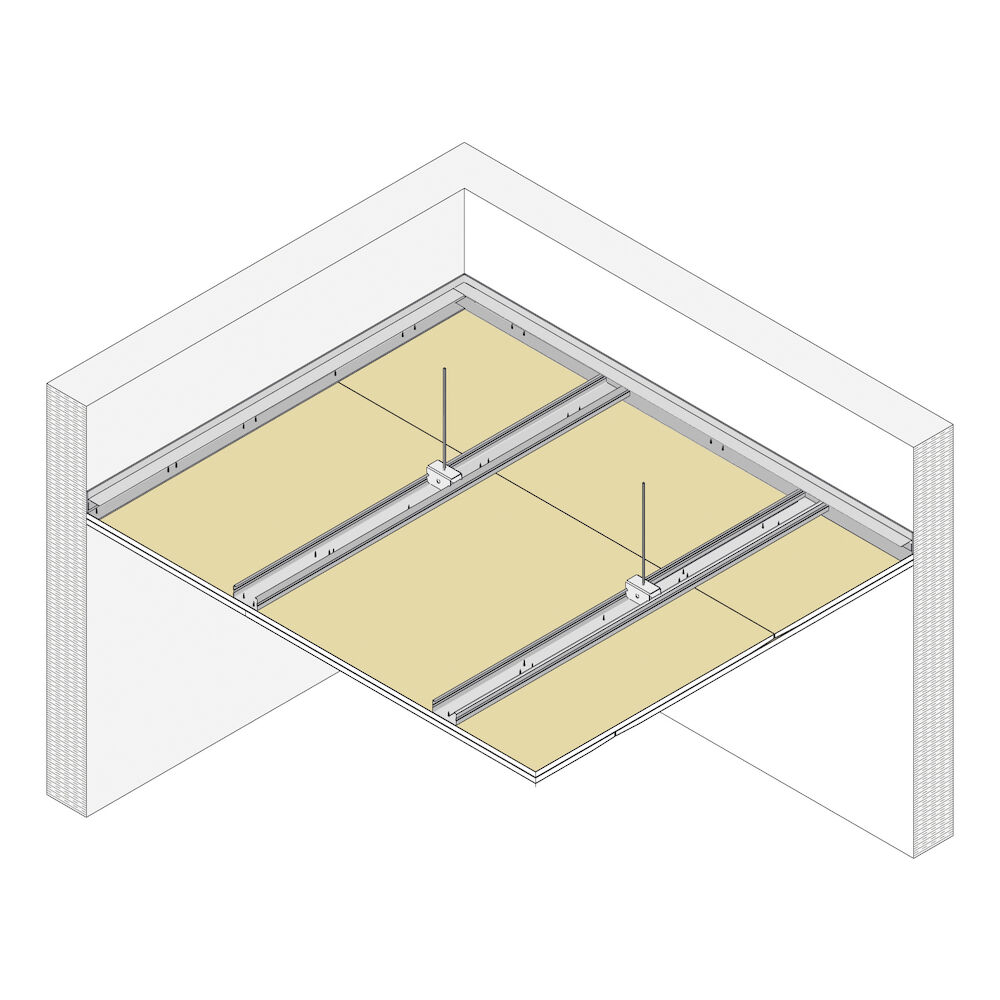

Techo formado por una estructura de perfiles de chapa de acero galvanizada a base de perfiles continuos en forma de "U", de 60 mm de ancho (T-60), debidamente suspendidos del forjado por medio de "horquillas" especiales y varilla roscada Ø 6 mm y apoyados en los perfiles de ANGULAR "L" A-30-TC fijados mecanicamente en todo el perímetro. A esta estructura de perfiles, se atornillan dos placas Pladur® N de 12,5 mm de espesor, parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas /acústicas de su perímetro, cintas y pasta de juntas, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Incluso manta de lana mineral sobre el dorso de placas y perfiles. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.

ZONA DE DESCARGA BIM >

Más información

Aislamiento ruido aéro - RA: 68 dBA
Aislamiento ruido impacto - Ln,w: 69 dB
Incremento RA (con forjado de 350 kg/m2): 15 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 8 dB
Distancia máxima entre cuelgues: 1,3 m
Peso del sistema: 22 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 12,5 mm
Perfil Pladur: Perfil T-60
Paramento: Doble
Referencia informe acústica: 10.05/300.152
Norma de instalación: Norma UNE 102043
Documentación tecnica:

T.C. suspendido Pladur® T-60/400 2x12,5 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® T-60/500 2x12,5 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® T-60/600 2x12,5 N MW: Ficha de sistema / Presupuesto

Prescripción:

Techos suspendidos continuos para estancias de interiores con prestaciones de resistencia al fuego y de aislamiento acústico.
