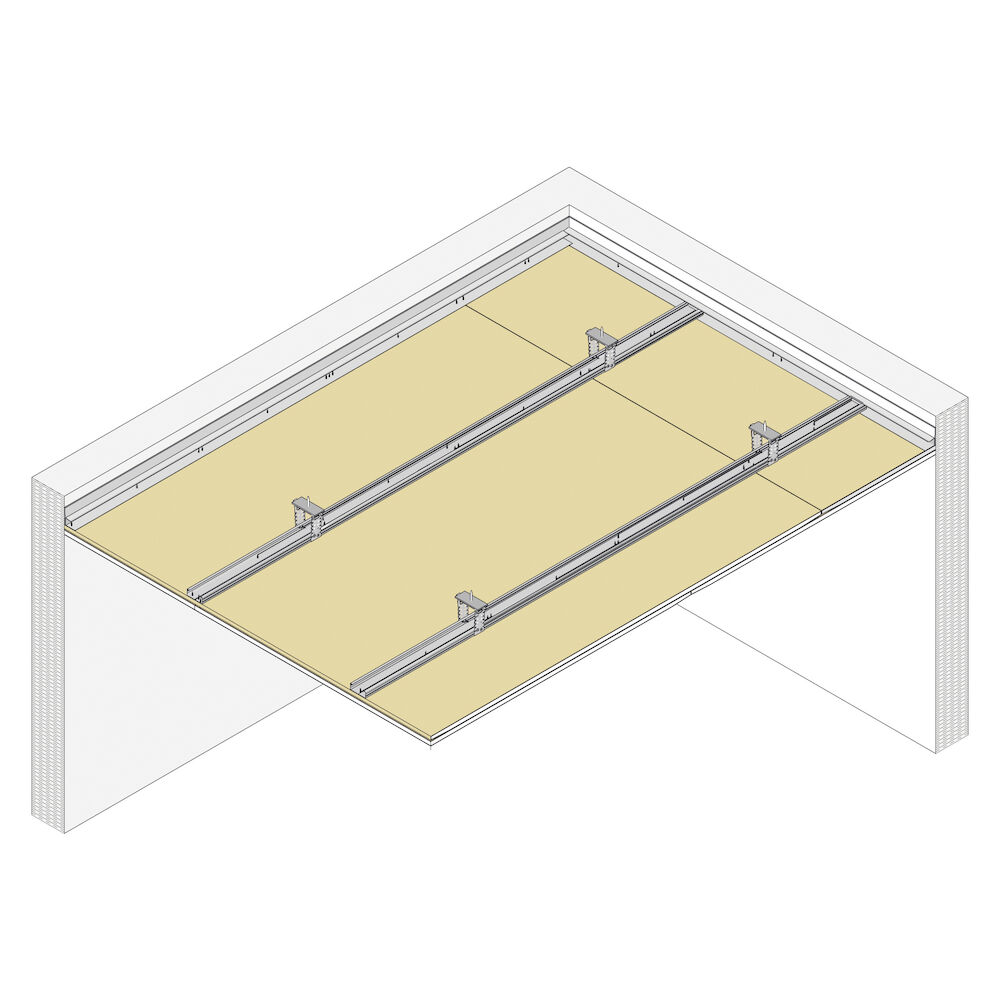

T.C. suspendido Pladur® T-45+PL-75 1x12,5 N MW

Techo formado por una estructura de perfiles de chapa de acero galvanizada a base de perfiles continuos en forma de "U", de 45 mm de ancho (T-45), debidamente suspendidos del forjado por medio de Piezas de nivelación Polivalentes PL-75 debidamente fijadas al forjado y uniendo sus alas con tornillos PLADUR MM x 9,5 en ambas alas del perfil T-45, y encajados en el Perfil Clip fijado mecanicamente en todo el perímetro. A esta estructura de perfiles, se atornilla una placa Pladur® N de 12,5 mm de espesor, parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas /acústicas de su perímetro, cintas y pasta de juntas, etc. totalmente terminado con calidad de terminación Nivel 2 (Q2) para terminaciones estándar de pintura o calidad de terminación Nivel 3 (Q3) para terminaciones de calidad alta de acabados lisos y de poco espesor (a definir en proyecto). Incluso manta de lana mineral de 30 mm de espesor sobre el dorso de placas y perfiles. Montaje según norma UNE 102043 y requisitos del CTE-DB HR.

ZONA DE DESCARGA BIM >

Más información

Aislamiento ruido aéro - RA: 68 dBA
Aislamiento ruido impacto - Ln,w: 70 dB
Incremento RA (con forjado de 350 kg/m2): 15 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 8 dB
Distancia máxima entre cuelgues: 1,1 m
Peso del sistema: 12 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 12,5 mm
Perfil Pladur: Perfil T-45
Paramento: Simple
Referencia informe acústica: 10.05/300.115
Norma de instalación: Norma UNE 102043
Documentación tecnica:

T.C. suspendido Pladur® T-45+PL-75/400 1x12,5 N MW: Ficha de sistema / Presupuesto

T.C. suspendido Pladur® T-45+PL-75/500 1x12,5 N MW: Ficha de sistema / Presupuesto

Prescripción:

Techos suspendidos continuos para estancias de interiores con aislamiento acústico. Para obras que requieran un espacio pequeño de plénum.
