T.C. suspendido Pladur® NEO 48/1000x450 2x25 MAGNA H1 LV

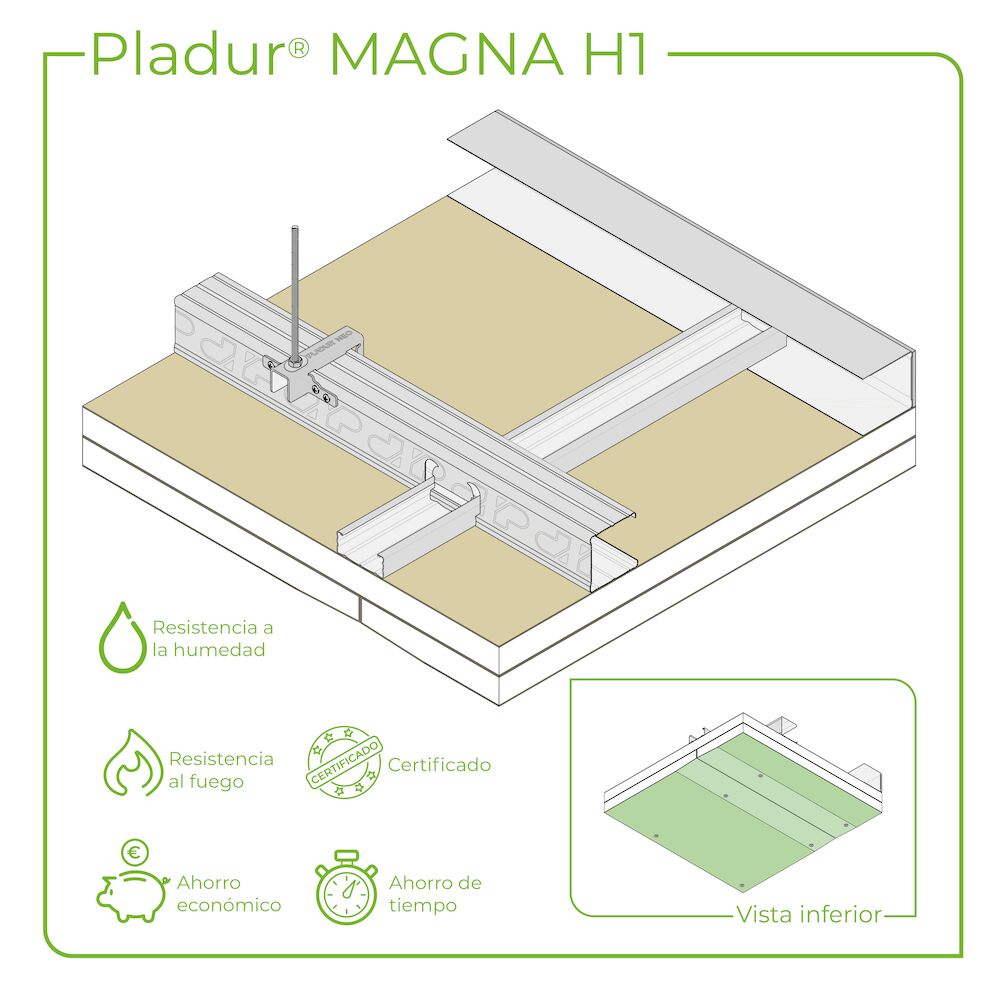

Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado, instalada al mismo nivel. La estructura primaria se compone a base de perfiles Pladur® NEO P-48/450, modulados cada 1000 mm, debidamente suspendidos del forjado cada 1200 mm, por medio de pieza de cuelgue Pladur® NEO Regulable + varilla roscada ø 6 mm con tuerca y contratuerca y apoyados perimentralmente en perfiles Pladur® NEO CP-48/450, cuales están fijados mecánicamente en toda su longitud cada 300 mm. La estructura secundaria está formada por perfiles Pladur® NEO S-1000 ensamblados de manera perpendicular mediante unión «clipada» a los primarios en su alma troquelada y fijados perimetralmente a los perfiles Pladur® CP-48/450 mediante tornillos Pladur® MM. Perpendicularmente a la estructura primaria, se atornillan dos placas Pladur® MAGNA H1 de 25 mm de espesor. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Incluso lana de vidrio sobre el dorso de placas y perfiles. Montaje según recomendaciones Pladur®, Technical Conformity TC-087066 y consideraciones específicas del CTE, según el uso del sistema empleado.

Más información

Resistencia al fuego: EI 120
Aislamiento ruido aéro - RA: 74,9 dBA
Aislamiento ruido impacto - Ln,w: 55 dB
Incremento RA (con forjado de 350 kg/m2): 18 dBA
Reducción Ln,w (con forjado de 350 kg/m2): 22 dB
Distancia máxima entre cuelgues: 1,2 m
Peso del sistema: 43,6 kg/m²
Placa Pladur: Pladur® MAGNA H1
Espesor de placa: 18 mm
Perfil Pladur: Perfil NEO P-48/450 + Perfil NEO S-1.000
Paramento: Doble
Referencia informe fuego: 097556-002
Referencia informe acústica: B2022-LACUS-IN-182-8
Norma de instalación: Technical Conformity TC-087066
Documentación tecnica:

T.C. SUSPENDIDO PLADUR® NEO 48/1000x450 2x25 MAGNA H1 LV: Ficha de sistema / Presupuesto

Prescripción:

Techos suspendidos continuos para estancias de interiores con prestaciones de aislamiento acústico y de resistencia al fuego. Aporta una mayor facilidad en el montaje y consistencia al disponer una doble estructura dispuesta en sentido transversal entre sí.
