Trasdosado autoportante Pladur® 63 (48-35) 1N MW

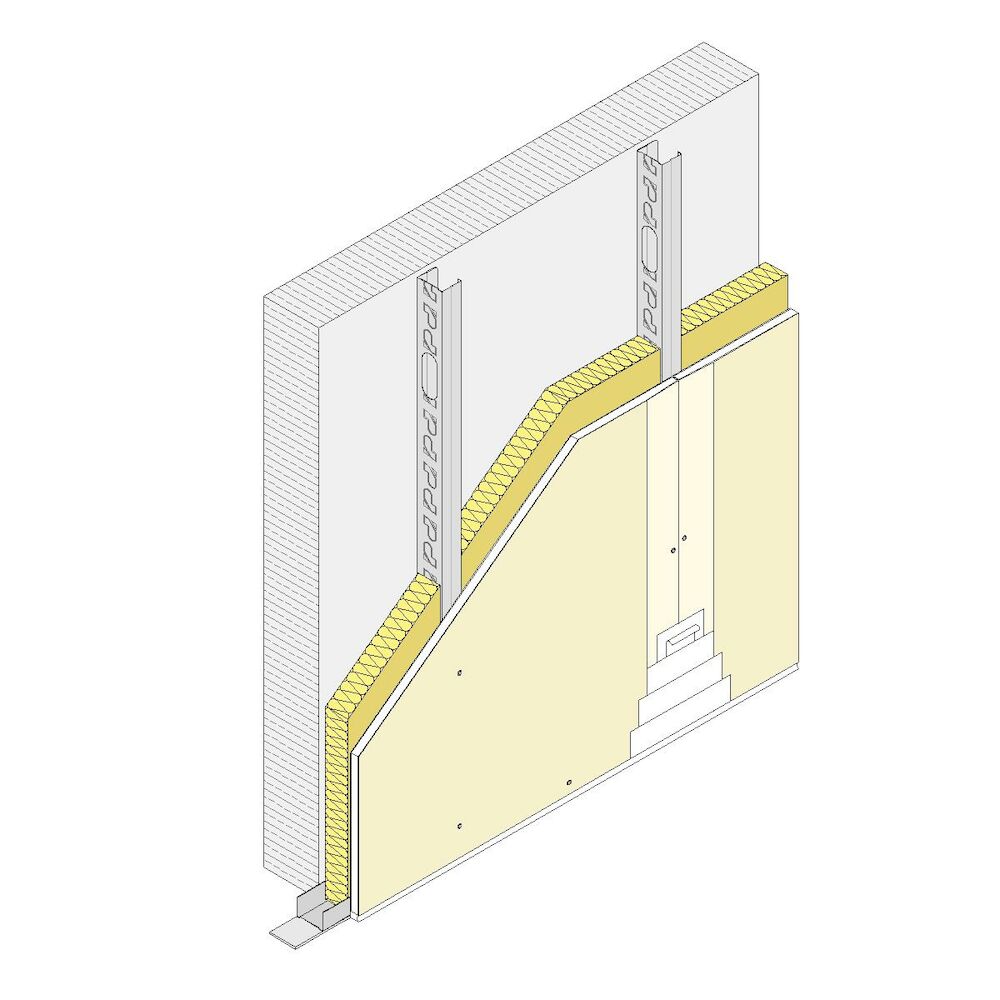

Trasdosado autoportante formado por una estructura de acero galvanizado de 48 mm de ancho, a base de montantes Pladur® (elementos verticales) de alas de 35 mm y canales Pladur® (elementos horizontales), a cuyo lado interno, dependiendo de la altura que se desea cubrir, será necesario arriostrar los montantes mediante escuadras que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornilla una placa Pladur® N de 15 mm de espesor, dando un ancho mínimo total de trasdosado terminado de 73 mm (63+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente teminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena en su totalidad con lana mineral de 40 a 50 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información

Altura máxima: 2,8 m
Aislamiento acústico - RA: 60 dBA
Incremento RA (con muro base de 100 kg/m2): 11 dBA
Aislamiento acústico - RA,tr: 55 dBA
Incremento RA,tr (con muro base de 100 kg/m2): 10 dBA
Peso del sistema: 16 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 15 mm
Perfil Pladur: Montante M 48/35 Z1
Espesor total del sistema: 73 mm
Paramento: Simple
Referencia informe acústica: 10.05/200.139
Norma de instalación: Norma UNE 102043
Documentación tecnica:

Trasdosado autoportante Pladur® 63/600 (48-35) 1N MW: Ficha de sistema / Presupuesto

Trasdosado autoportante Pladur® 63/400 (48-35) 1N MW: Ficha de sistema / Presupuesto

Trasdosado autoportante Pladur® 63/600 (48-35H) 1N MW: Ficha de sistema / Presupuesto

Trasdosado autoportante Pladur® 63/400 (48-35H) 1N MW: Ficha de sistema / Presupuesto

Prescripción:

Trasdosado de muros interiores y muros de fachada para incrementar su aislamiento térmico y acústico. Se emplea en todo tipo de obra, si bien está muy indicado en obra nueva, de reforma y rehabilitación.
