Trasdosado autoportante Pladur® T-45+PL75 2x15N MW

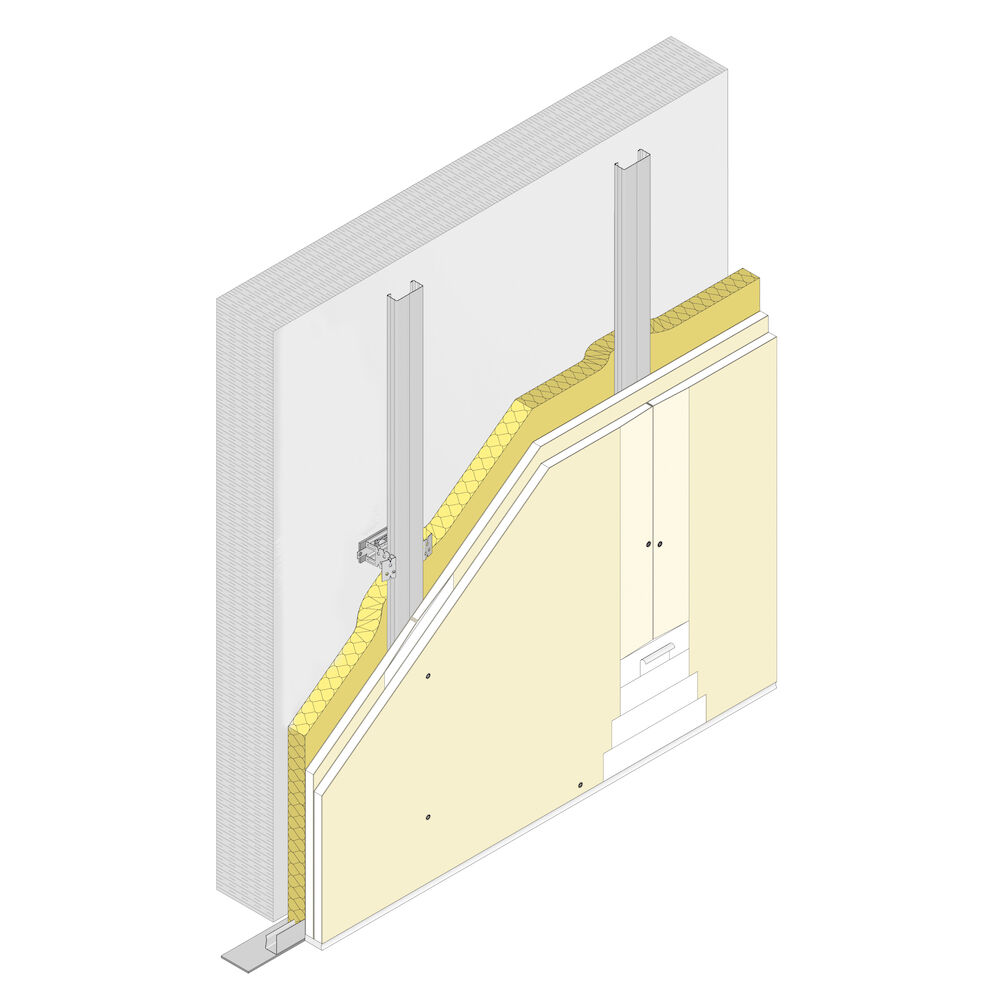

Trasdosado autoportante formado por una estructura de perfiles de chapa de acero galvanizado a base de perfiles Pladur® T-45 (elementos verticales) y canales PLADUR® Clip (elementos horizontales), a cuyo lado interno, dependiendo de la altura a cubrir, será necessario arriostrar los perfiles mediante piezas polivalentes PL-75 y uniendo sus alas con tornillos Pladur® MM x 9,5 en ambas alas de perfil T-45, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornillan dos placas Pladur® N de 15 mm de espesor, dando un ancho mínimo total de trasdosado terminado de 58 mm (48+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales Clip. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena con lana mineral de 30 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.

ZONA DE DESCARGA BIM >

Más información

Altura máxima: 1,3 m
Aislamiento acústico - RA: 57 dBA
Incremento RA (con muro base de 100 kg/m2): 19 dBA
Aislamiento acústico - RA,tr: 55 dBA
Incremento RA,tr (con muro base de 100 kg/m2): 19 dBA
Peso del sistema: 26 kg/m²
Placa Pladur: Pladur® N
Espesor de placa: 15 mm
Perfil Pladur: Perfil T-45
Espesor total del sistema: 58 mm
Paramento: Doble
Referencia informe acústica: 10.05/200.187
Documentación tecnica:

Trasdosado autoportante Pladur® T-45+PL75/600 2x15N MW: Ficha de sistema / Presupuesto

Trasdosado autoportante Pladur® T-45+PL75/400 2x15N MW: Ficha de sistema / Presupuesto

Prescripción:

Trasdosado de muros interiores y muros de fachada para incrementar su aislamiento térmico y acústico. Se emplea en todo tipo de obra, si bien está muy indicado en obra nueva, de reforma y rehabilitación.
