TABIQUE PLADUR® 230 (70-45+18+e+70-45) 5H1 2MW Livre

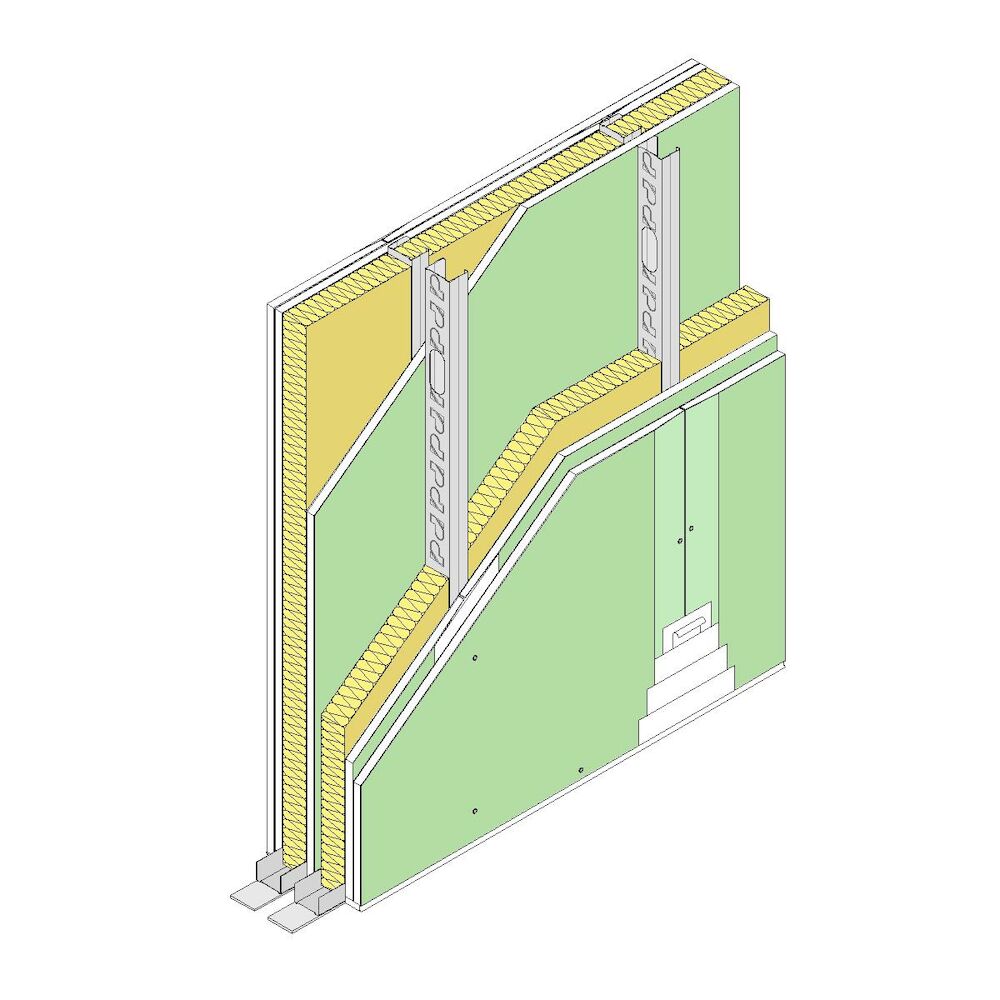

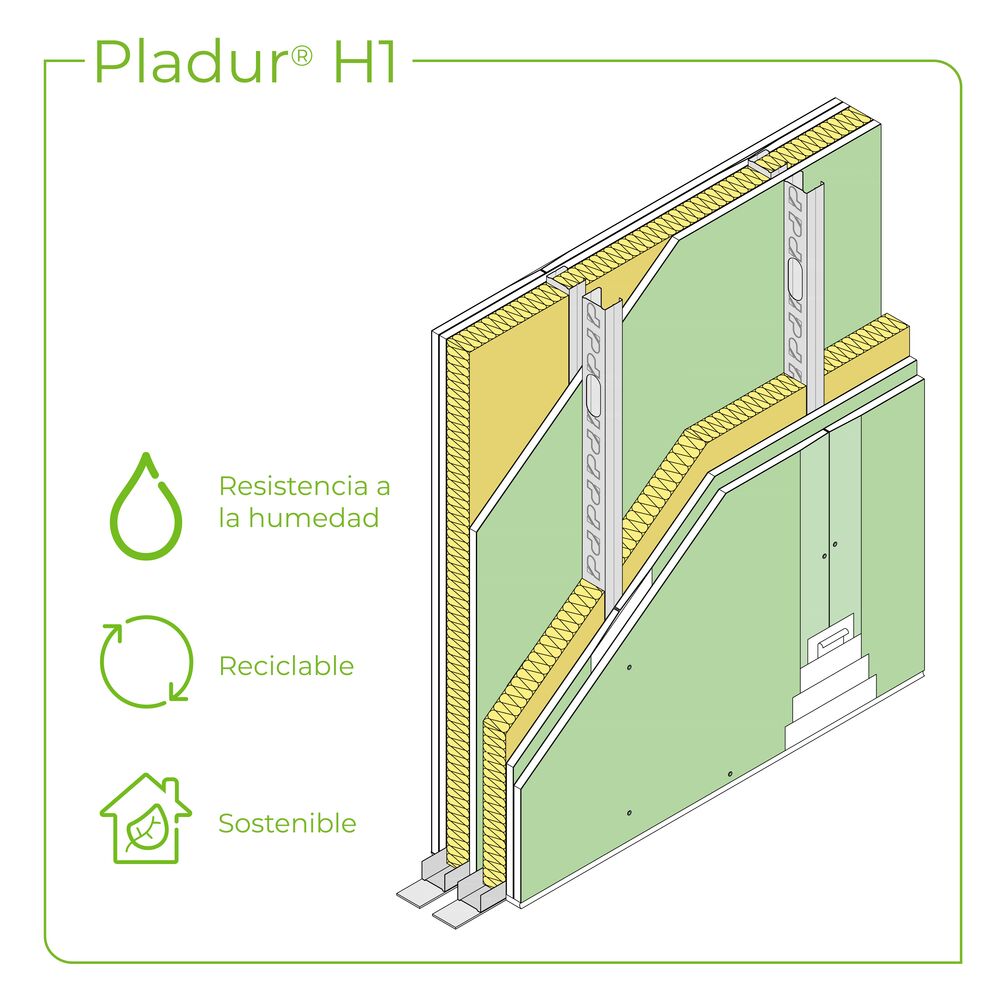

Tabique formado por duas placas Pladur® H1 de 18 mm de espessura, aparafudas a cada lado de uma dupla estrutura livre de aço galvanizado de 70 mm de largura cada e separadas entre si por uma distância variável (espaço mínimo de 10 mm + 18 mm de espessura da placa intermédia Pladur® H1). Ambas as estruturas são compostas por montantes Pladur® XL (elementos verticais) de abas de 45 mm e canais Pladur® XL (elementos horizontais), dando uma largura total de tabique terminado de 240 mm (230+10). Parte proporcional de materiais Pladur®: parafusos, pastas, fitas de juntas, juntas estanques /acústicas no seu perímetro, etc., assim como fixações para canais ao chão e ao teto. Totalmente acabado com Nível de Qualidade de Acabamento 1 (Q1) para acabamentos de cerâmica, laminados, etc. Também com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). Alma da estrutura Pladur® preenchida na sua totalidade com lã mineral de 60 a 70 mm de espessura. Montagem de acordo com as recomendações técnicas Pladur® e norma UNE 102043.

ÁREA DE DESCARGA BIM >

Mais informações
Altura máxima: 4950 mm
Resistência ao fogo: EI 90
Isolamento acústico - RA: 74 dBA
Masa do sistema: 90,8 kg/m²
Placa Pladur: Pladur® H1
Perfil Pladur: Montante M 70/45 XL Z1
Espessura total do sistema: 240 mm
Paramento: Duplo
Referência informe fogo: 6363680
Referência informe acústica: 10.05/100.163
Norma de instalação: Norma UNE 102043
Prescrição:

Tabiques de separação entre zonas de diferentes utilizações (entre locais habitáveis, protegidos ou não) e entre estas zonas e outras comuns dos edifícios. Soluções de alto rendimento acústico devido às estruturas estarem desvinculadas entre si. Altura máxima do sistema definida pela inércia de cada uma das estruturas em separado.
