TABIQUE PLADUR® 146 (48-35+e+48-35) 4I 2MW Livre

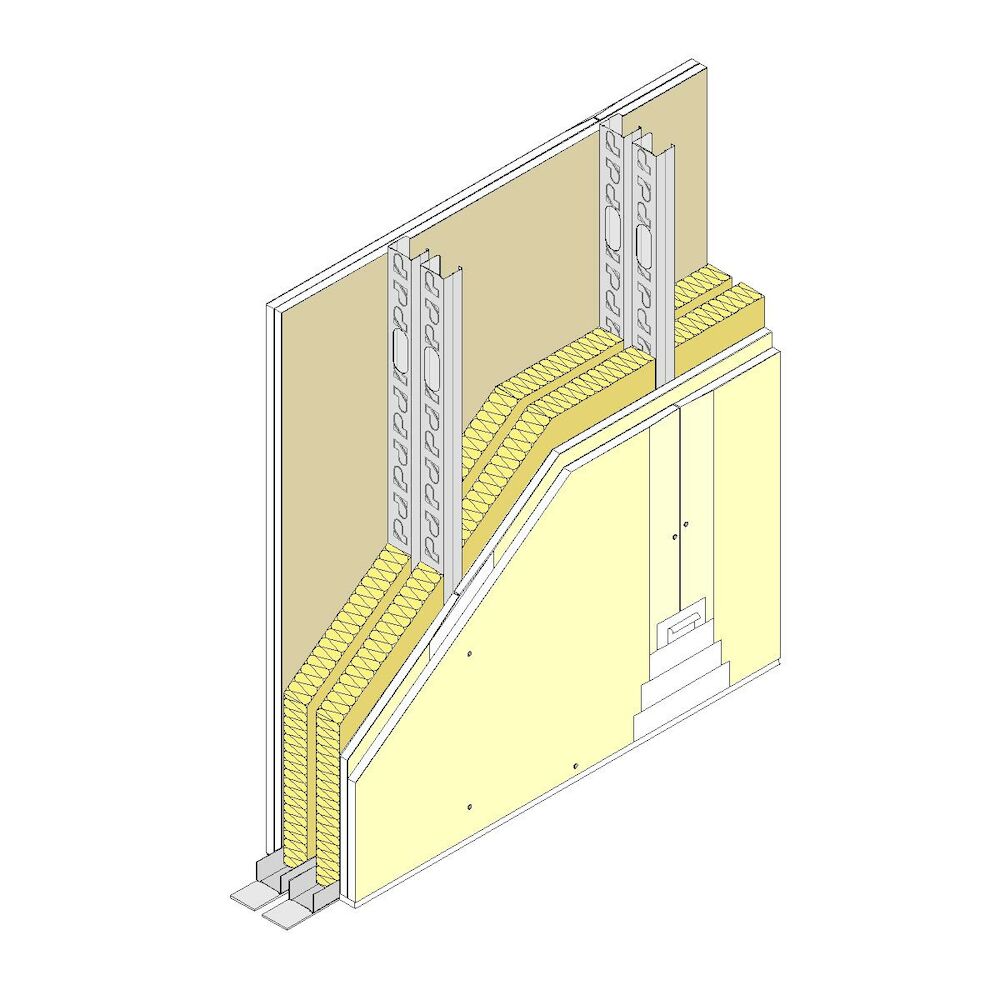

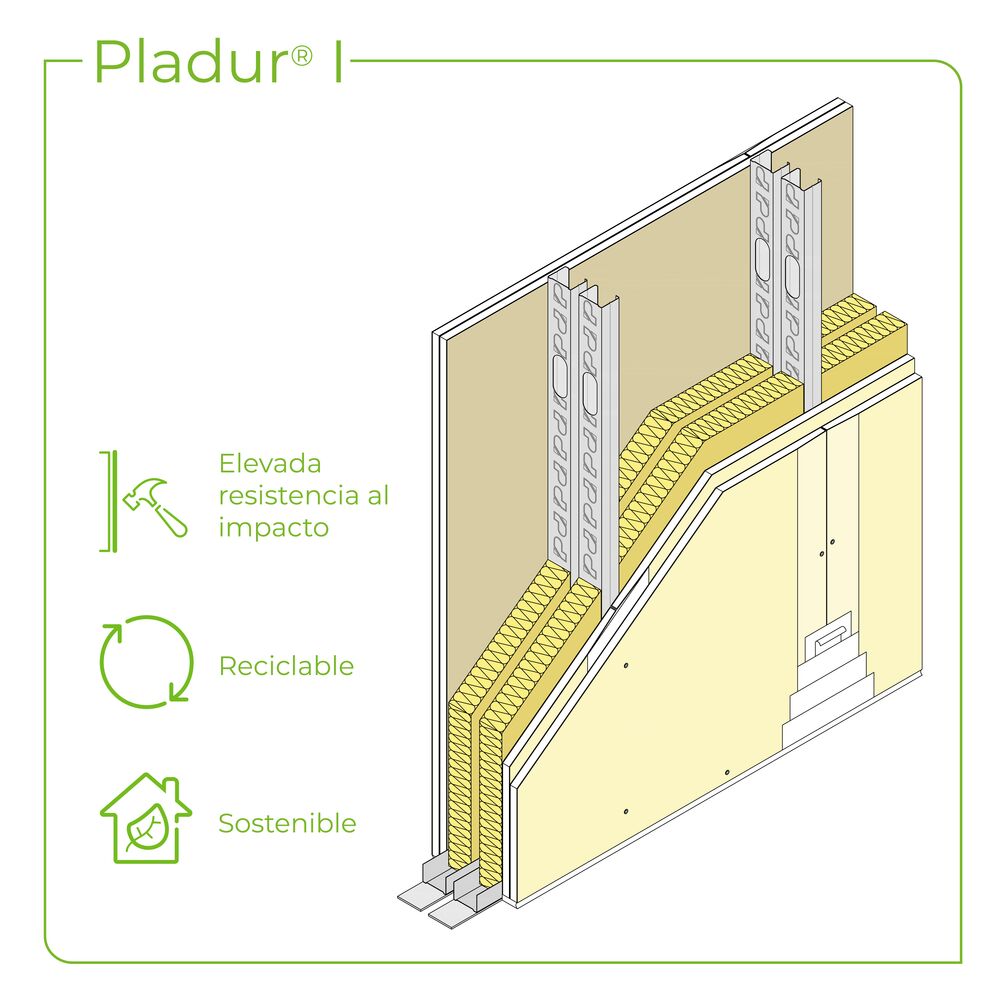

Tabique formado por duas placas Pladur® I de 12,5 mm de espessura, aparafudas a cada lado de uma estrutura dupla, livre, de aço galvanizado de 48 mm de largura cada e separadas entre si por uma distância variável (espaço mínimo de 10 mm). Ambas as estruturas são compostas por montantes Pladur® (elementos verticais) de abas de 35 mm e canais Pladur® (elementos horizontais), dando uma largura total de tabique terminado de 156 mm (146+10). Parte proporcional de materiais Pladur®: parafusos, pastas, fitas de juntas, juntas estanques /acústicas no seu perímetro, etc., assim como fixações para canais ao chão e ao teto. Totalmente acabado com Nível de Qualidade de Acabamento 1 (Q1) para acabamentos de cerâmica, laminados, etc. Também com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). Alma da estrutura Pladur® preenchida na sua totalidade com lã mineral de 40 a 50 mm de espessura. Montagem de acordo com as recomendações técnicas Pladur® e norma UNE 102043.

ÁREA DE DESCARGA BIM >

Mais informações
Altura máxima: 3350 mm
Resistência ao fogo: EI 60
Isolamento acústico - RA: 62,8 dBA
Masa do sistema: 55,2 kg/m²
Placa Pladur: Pladur® I
Perfil Pladur: Montante M 48/35 Z1
Espessura total do sistema: 156 mm
Paramento: Duplo
Referência informe fogo: 63632890
Referência informe acústica: CTA-026-06-AER
Norma de instalação: Norma UNE 102043
Prescrição:

Tabiques de separação entre zonas de diferentes utilizações (entre locais habitáveis, protegidos ou não) e entre estas zonas e outras comuns dos edifícios. Soluções de alto rendimento acústico devido às suas estruturas estarem desvinculadas entre si. Altura máxima do sistema definida pela inércia de cada uma das estruturas em separado.
