Tabique Pladur® misto: Revestimento 73 (48-35) 2H1 MW + Parede Suporte + Revestimento 73 (48-35) 2H1 MW Fixo

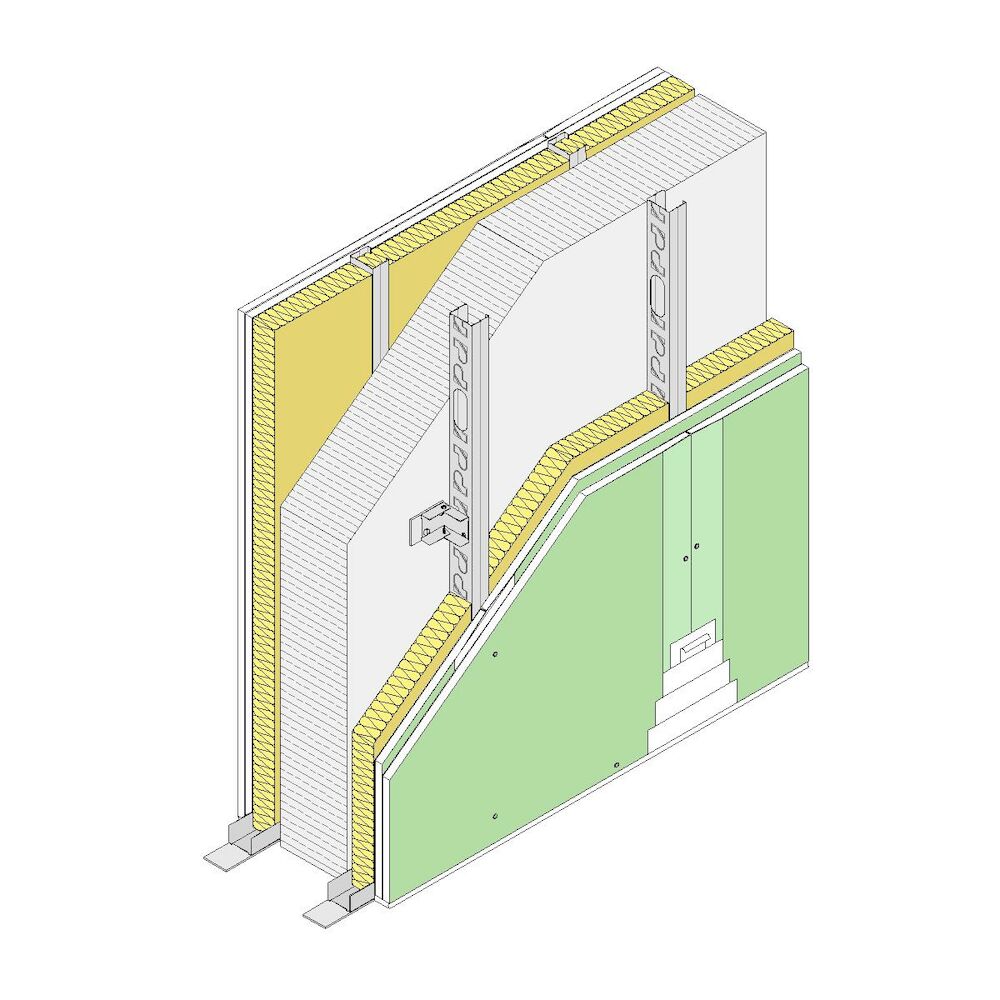

Tabique misto formado por dois revestimentos autoportantes Pladur®, ambos fixos a cada lado de uma parede de suporte (a definir em projeto). A espessura final do conjuto do tabique misto irá depender da parede de suporte a definir, fornecendo uma largura total em mm da partição mista final de 73+(10)+PAREDE SUPORTE DEFINIDA+(10)+73. Cada revestimento é formado por uma estrutura de perfis de chapa de aço galvanizado de 48 mm de largura, à base de montantes Pladur® (elementos verticais) de abas de 35 mm, e canais Pladur® (elementos horizontais), a cujo lado interno, de acordo com a sua altura livre, será necessário fixar os montantes mediante esquadros que fixem a alma dos montantes e a parede de suporte, deixando entre a estrutura e a parede um espaço mínimo de 10 mm. No lado externo de cada estrutura de revestimento aparafusamse duas placas Pladur® H1 de 12,5 mm de espessura, dando uma largura total mínima de cada revestimento de 83 mm (73+10). Parte proporcional de materiais Pladur®: parafusos, pastas, fitas de juntas, juntas estanques /acústicas no seu perímetro, etc., assim como fixações para canais ao chão e ao teto. Totalmente acabado com Nível de Qualidade de Acabamento 1 (Q1) para acabamentos de cerâmica, laminados, etc. Também com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). Alma da estrutura Pladur® preenchida na sua totalidade com lã mineral de 40 a 50 mm de espessura. Montagem de acordo com as recomendações técnicas Pladur® e norma UNE 102043.

Mais informações

Altura máxima: 2,8 m
Isolamento acústico - RA: 59 dBA
Aumento RA (com parede suporte de 100 kg/m2): 21 dBA
Isolamento acústico - RA,tr: 57 dBA
Aumento RA,tr (com parede suporte de 100 kg/m2): 21 dBA
Masa do sistema: 46 kg/m²
Placa Pladur: Pladur® H1
Espessura da placa: 12,5 mm
Perfil Pladur: Montante M 48/35 Z1
Paramento: Duplo
Referência informe acústica: 10.05/600.102
Norma de instalação: Norma UNE 102043
Prescrição:

Tabiques de separação entre zonas de diferente utilização (entre locais habitáveis, protegidos ou não) e entre estas zonas e outras comuns dos edifícios.
