T.C. SUSPENSO PLADUR® GL+T-45 2x12,5 N MW

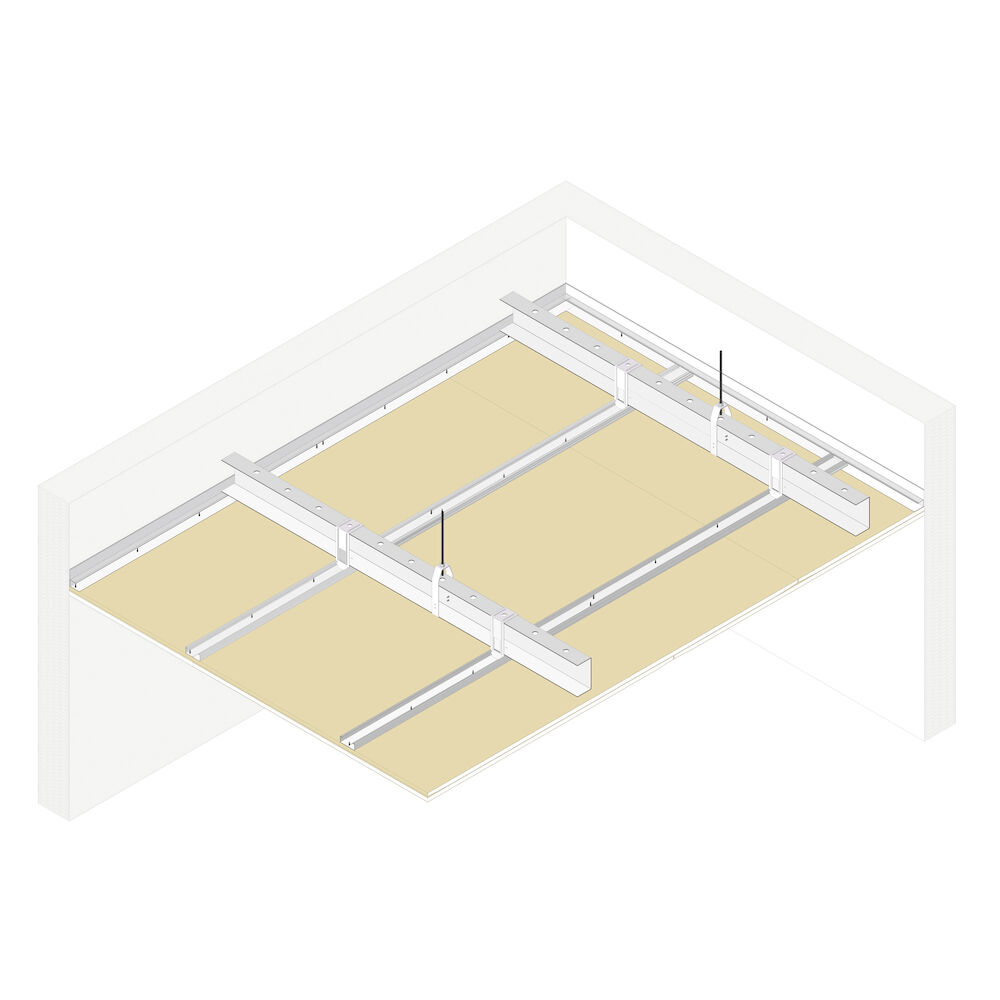

Teto suspenso formado por uma dupla estrutura de perfis de chapa de aço galvanizado, instalada em diferentes níveis. A estrutura primária é composta por canais Pladur® GL em forma de «U» e espessura 1,5 mm, modulados cada 900 mm, devidamente suspensos na laje cada 2900 mm, através de suspensões Pladur® M-50 + varão roscado ø 6 mm com porca e contraporca. A estrutura secundária formada por perfis Pladur® T-45 encaixa-se com abraçadeira Pladur® GL perpendicularmente à estrutura primária e apoiam perimetralmente em perfis angulares Pladur® L 30 ou canais Pladur® Clip, o qual está fixado mecanicamente a todo o seu comprimento à parede de suporte. Perpendicularmente à estrutura secundária, aparafusam-se duas placas Pladur® N de 12,5 mm de espessura. Parte proporcional de materiais Pladur®: fixações, suspensões, apoios, parafusos, juntas estanques/acústicas no seu perímetro, fitas e pastas de juntas, etc. Totalmente acabado com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). Lã mineral sobre o dorso de placas e perfis. Montagem de acordo com as recomendações técnicas Pladur® e Norma UNE 102043.

ÁREA DE DESCARGA BIM >

Mais informações
Isolamento ruído aéro - RA: 66 dBA
Isolamento ruído impacto - Ln,w: 70 dB
Aumento RA (com laje de 350 kg/m2): 13 dBA
Redução Ln,w (com laje de 350 kg/m2): 8 dB
Distância máxima entre fixações: 2900 mm
Masa do sistema: 24 kg/m²
Placa Pladur: Pladur® N
Perfil Pladur: Canal GL + Perfil T-45
Paramento: Duplo
Referência informe acústica: 10.05/300.175
Norma de instalação: Norma UNE 102043
Prescrição:

Tetos suspensos contínuos para divisões de interiores com boas prestações de isolamento acústico. Especialmente indicado para tetos onde se necessitam de grandes luzes entre apoios.
