T.C. suspenso Pladur® NEO 48/1000x450 2x25 MAGNA H1 LV

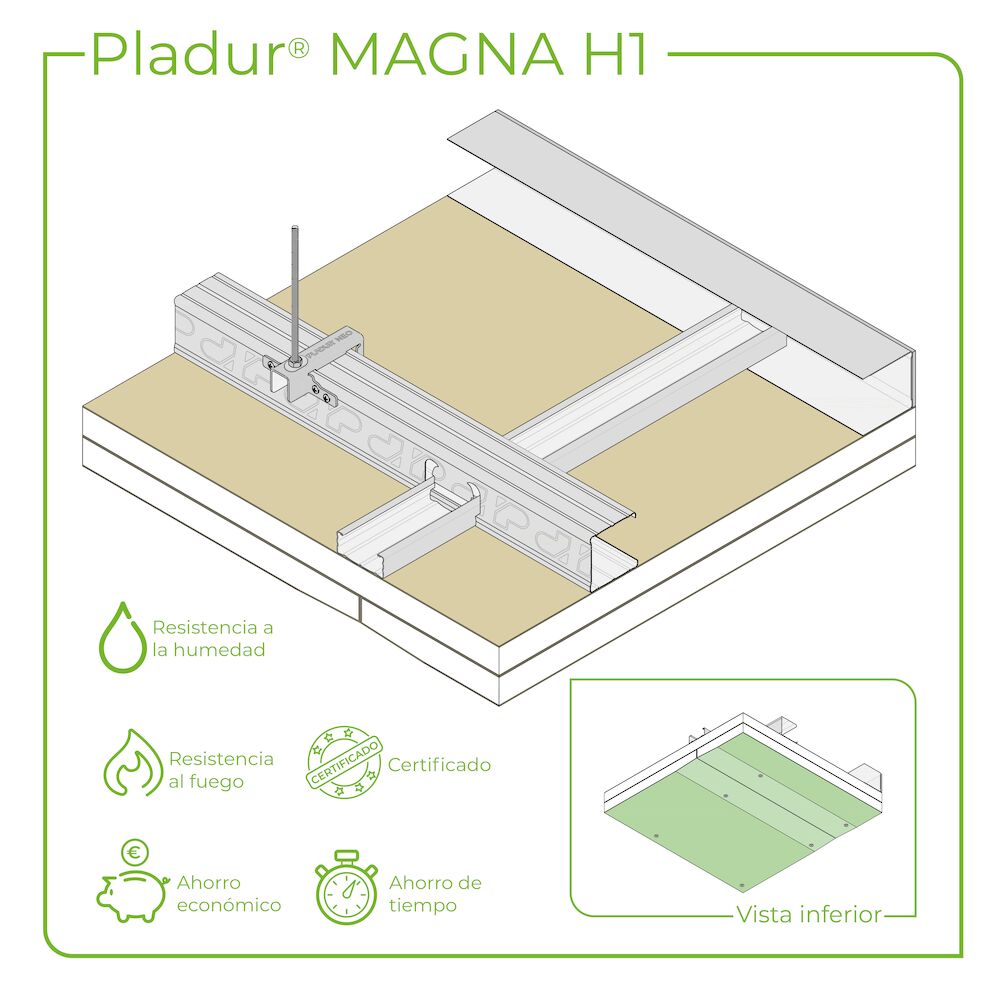

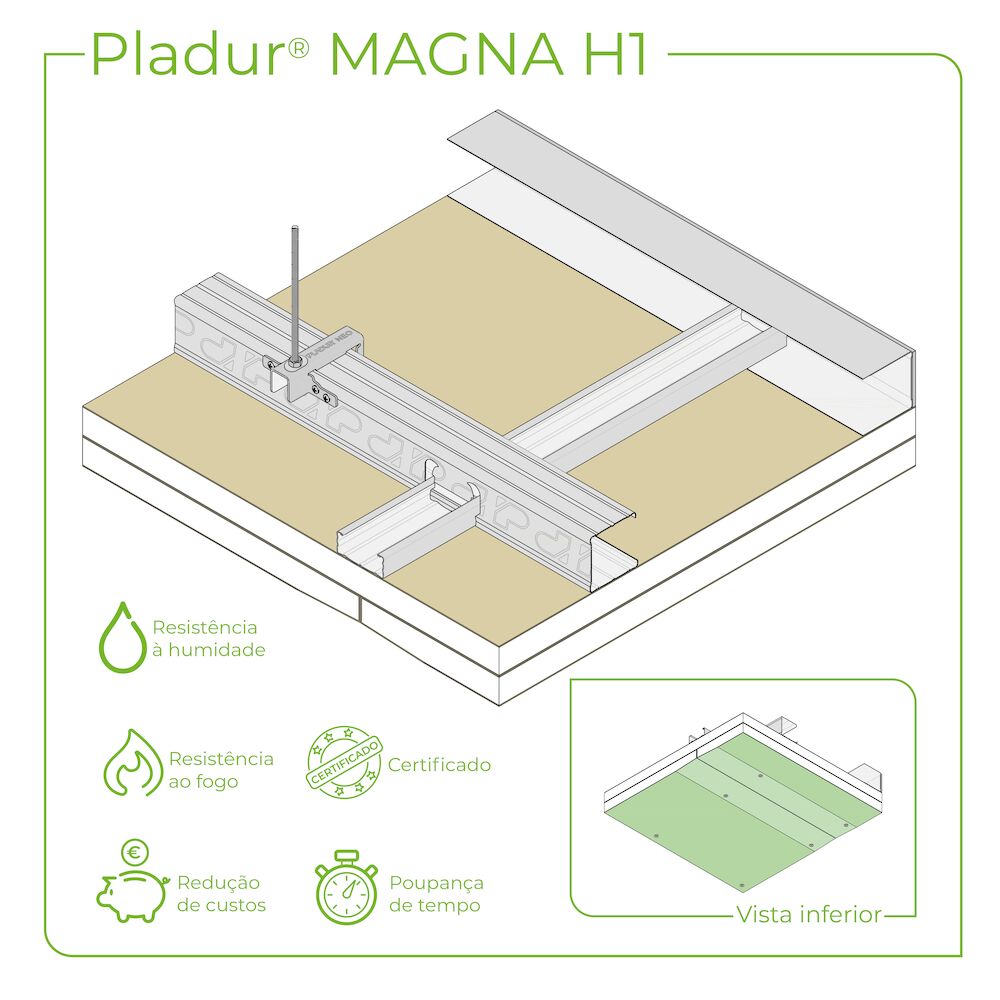

Teto suspenso formado por uma estrutura dupla de perfis de chapa de aço galvanizado, instalada ao mesmo nível. A estrutura primária é composta por perfis Pladur® NEO P-48/450, modulados a cada 1000 mm, devidamente suspensos da laje a cada 1300 mm,através de peças de apoio Pladur® NEO Ajustável + varão roscado ø 6 mm com porca e contraporca e apoiados perimetralmente em perfis Pladur® NEO CP-48/450, os quais estão fixados mecanicamente em todo o seu comprimento a cada 300 mm. A estrutura secundária é formada por perfis Pladur® NEO S-1000 montados perpendicularmente, através de uma união “grampeada” aos primários no recorte da alma do perfil, e fixados perimentralmente aos perfis Pladur® CP-48/450 com parafusos Pladur® MM. Perpendicularmente à estrutura primária, são aparafusadas duas placas Pladur® MAGNA H1 de 18 mm de espessura. Parte proporcional de fixações, suspensões, apoios, parafusos, juntas estanque/acústica no perímetro, fita e pasta de juntas, etc. Totalmente acabado com Nível 2 (Q2), Nível 3 (Q3) ou Nível 4 (Q4) de acordo com a superfície de acabamento (a definir em projeto). Montagem de acordo com as recomendações técnicas Pladur®, Technical Conformity TC-087066 e considerações específicas do CTE, dependendo da utilização do sistema instalado.

Mais informações

Resistência ao fogo: EI 120
Isolamento ruído aéro - RA: 74,9 dBA
Isolamento ruído impacto - Ln,w: 55 dB
Aumento RA (com laje de 350 kg/m2): 18 dBA
Redução Ln,w (com laje de 350 kg/m2): 22 dB
Distância máxima entre fixações: 1200 mm
Masa do sistema: 43,6 kg/m²
Placa Pladur: Pladur® MAGNA H1
Espessura da placa: 18 mm
Perfil Pladur: Perfil NEO P-48/450 + Perfil NEO S-1.000
Paramento: Dupla
Referência informe fogo: 097556-002
Referência informe acústica: B2022-LACUS-IN-182-8
Norma de instalação: Technical Conformity TC-087066
Prescrição:

Tetos suspensos contínuos para espaços interiores com desempenhos de isolamento acústico e de resistência ao fogo. Proporciona maior facilidade na montagem e consistência ao dispor de uma estrutura dupla disposta em sentido transversal entre si.
