Revestimento autoportante Pladur® 116 (90) 2H1 MW

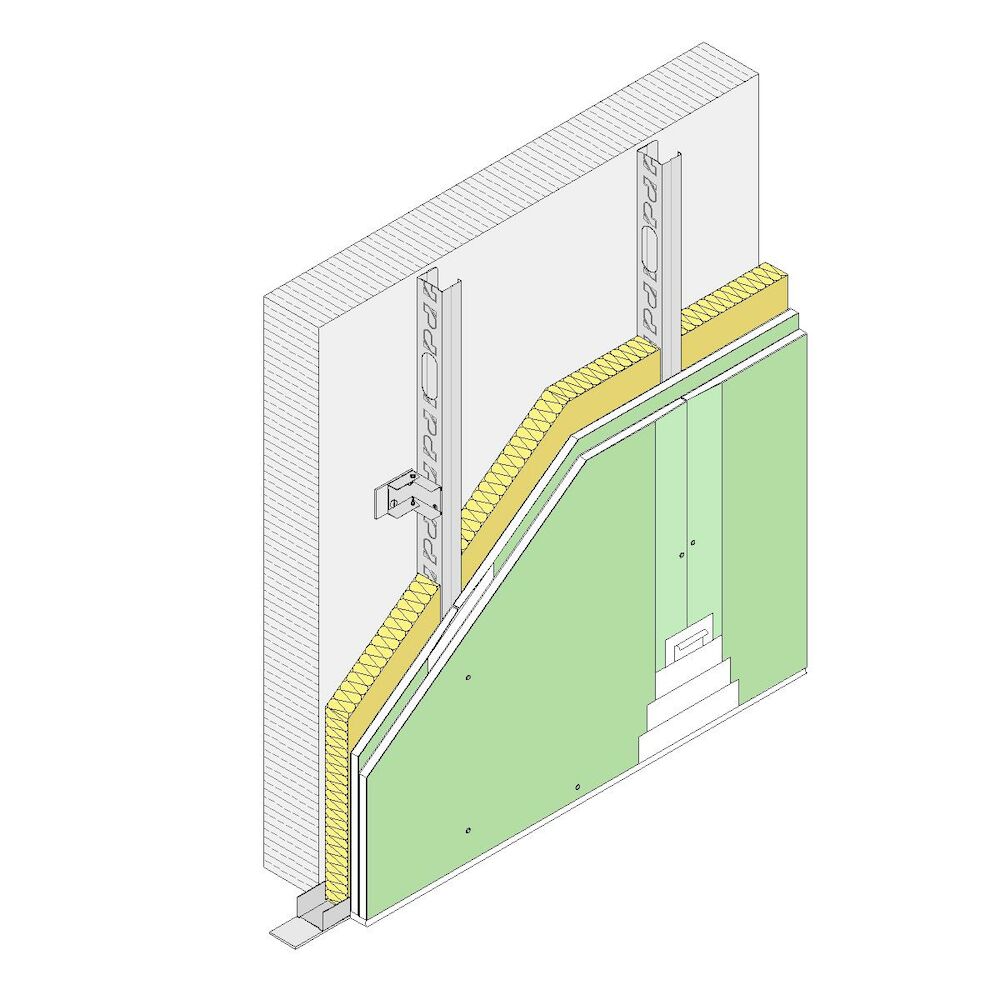

Revestimento autoportante formado por uma estrutura de aço galvanizado de 90 mm de largura, composta por montantes Pladur® (elementos verticais) de abas de 47 mm e canais Pladur® (elementos horizontais), a cujo lado interno, dependendo da altura que se deseja cobrir, será necessário fixar os montantes mediante suportes que fixem a alma dos montantes e a parede de suporte, deixando entre a estrutura e a parede um espaço mínimo de 10 mm. No lado externo desta estrutura de revestimento aparafusamse duas placas Pladur® H1 de 12,5 mm de espessura, dando uma largura mínima total de revestimento terminado de 125 mm (115+10). Parte proporcional de materiais Pladur®: parafusos, pastas, fitas de juntas, juntas estanques /acústicas no seu perímetro, etc., assim como fixações para canais ao chão e ao teto. Totalmente acabado com Nível de Qualidade de Acabamento 1 (Q1) para acabamentos de cerâmica, laminados, etc. Também com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). Alma da estrutura Pladur® preenchida na sua totalidade com lã mineral de 80 a 90 mm de espessura. Montagem de acordo com as recomendações técnicas Pladur® e norma UNE 102043.

ÁREA DE DESCARGA BIM >

Mais informações

Altura máxima: 5,1 m
Resistência ao fogo: EI 30
Isolamento acústico - RA: 66 dBA
Aumento RA (com parede suporte de 100 kg/m2): 17 dBA
Isolamento acústico - RA,tr: 61 dBA
Aumento RA,tr (com parede suporte de 100 kg/m2): 16 dBA
Masa do sistema: 25 kg/m²
Placa Pladur: Pladur® H1
Espessura da placa: 12,5 mm
Perfil Pladur: Montante 90
Espessura total do sistema: 125 mm
Paramento: Duplo
Referência informe fogo: 63632569
Referência informe acústica: 10.05/200.153
Norma de instalação: Norma UNE 102043
Prescrição:

Revestimento de paredes interiores e paredes de fachada para aumentar o seu isolamento térmico e acústico. Utiliza-se em todo o tipo de obra, embora seja muito indicado para obra nova, de reforma e reabilitação.

ÁREA DE DESCARGA BIM >

Configuração do sistema

Disposição Montantes Modulação montantes Altura máxima Resistência ao fogo
REVESTIMENTO AUTOPORTANTE PLADUR® 115/600 (90) 2H1 MW Simple ] 600 mm 3900 mm 0 min
REVESTIMENTO AUTOPORTANTE PLADUR® 115/400 (90) 2H1 MW Simple ] 400 mm 4300 mm 30 min
REVESTIMENTO AUTOPORTANTE PLADUR® 115/600 (90H) 2H1 MW Reforçado ][ 600 mm 4600 mm 0 min
REVESTIMENTO AUTOPORTANTE PLADUR® 115/400 (90H) 2H1 MW Reforçado ][ 400 mm 5100 mm 30 min
