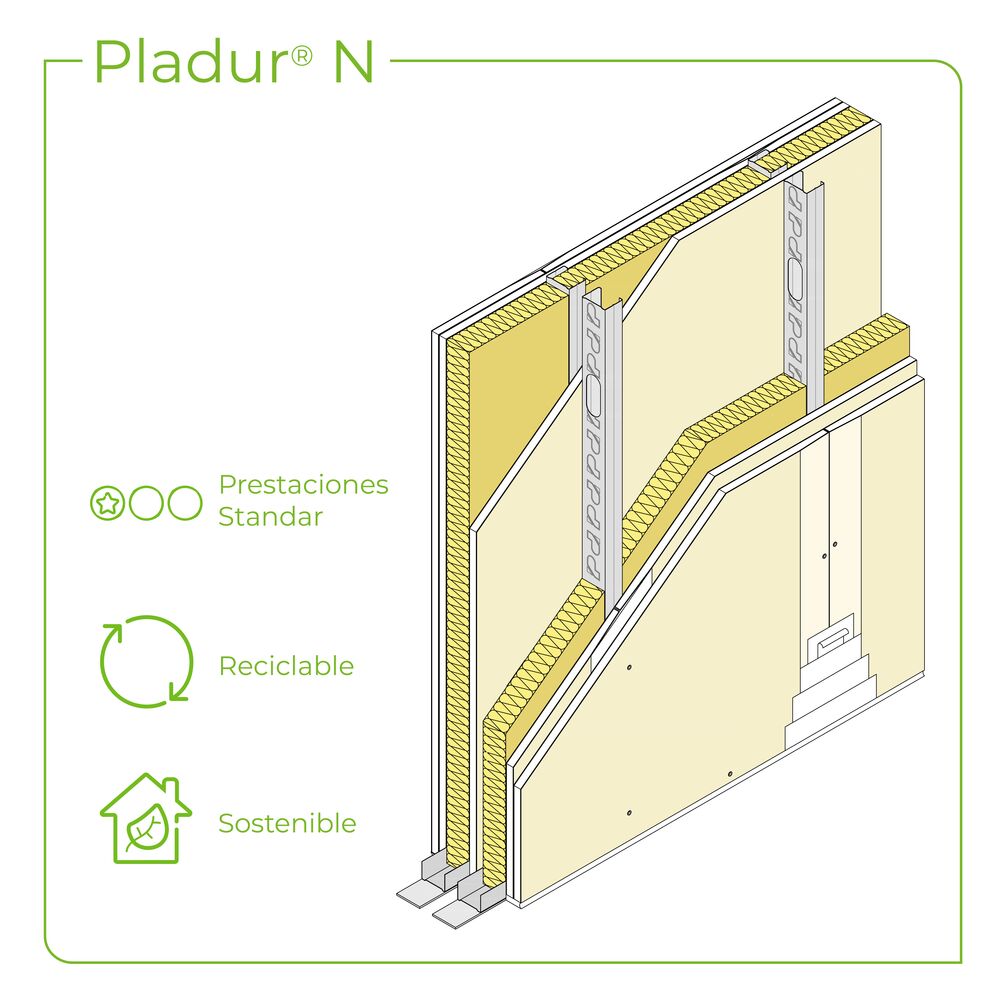

Tabique Pladur® 186 (48-35+18+e+48-35) 5N 2MW Livre

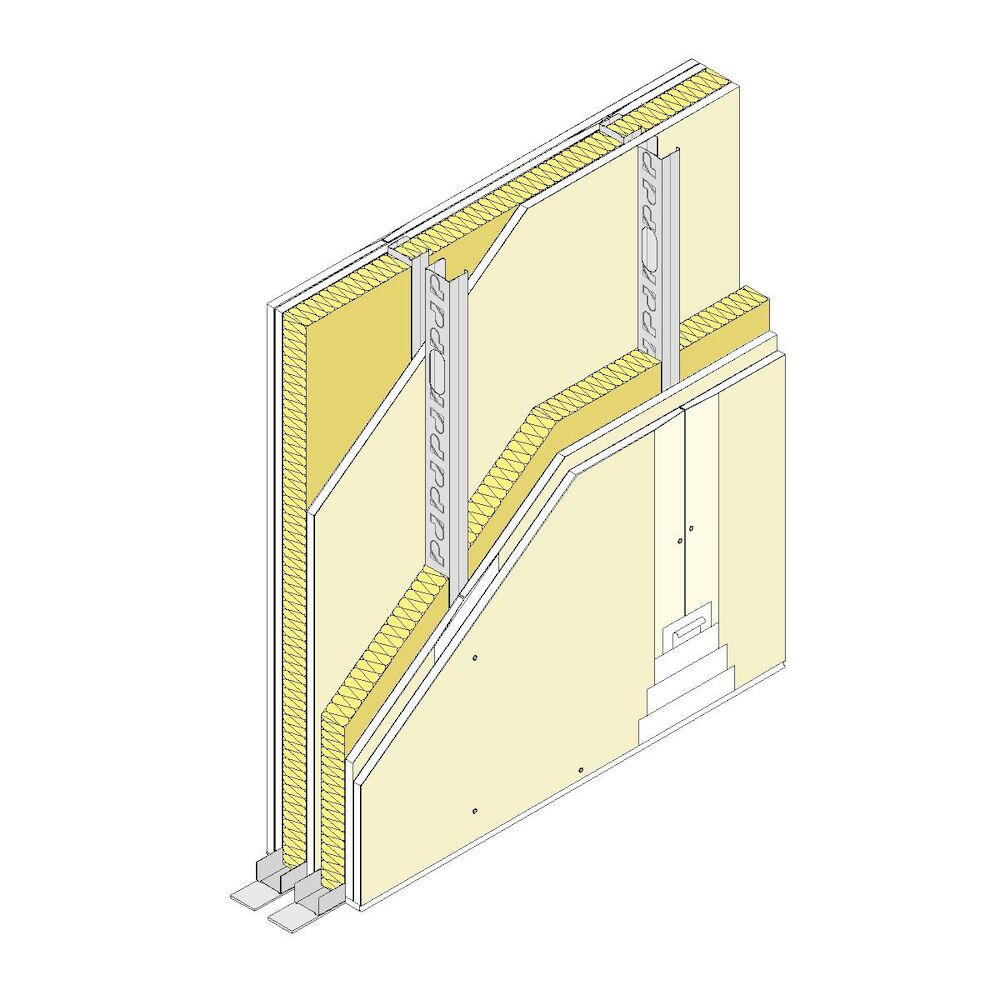

Tabique formado por duas placas Pladur® N de 18 mm de espessura, aparafudas a cada lado de uma dupla estrutura livre de aço galvanizado de 48 mm de largura cada e separadas entre si por uma distância variável (espaço mínimo de 10 mm + 18 mm de espessura da placa intermédia Pladur® N). Ambas as estruturas são compostas por montantes Pladur® (elementos verticais) de abas de 35 mm e canais Pladur® (elementos horizontais), dando uma largura total de tabique terminado de 196 mm (186+10). Parte proporcional de materiais Pladur®: parafusos, pastas, fitas de juntas, juntas estanques /acústicas no seu perímetro, etc., assim como fixações para canais ao chão e ao teto. Totalmente acabado com Nível de Qualidade de Acabamento 1 (Q1) para acabamentos de cerâmica, laminados, etc. Também com Nível 2 (Q2), Nível 3 (Q3), Nível 4 (Q4), de acordo com a superfície de acabamento (a definir em projeto). Alma da estrutura Pladur® preenchida na sua totalidade com lã mineral de 40 a 50 mm de espessura. Montagem de acordo com as recomendações técnicas Pladur® e norma UNE 102043.

ÁREA DE DESCARGA BIM >

Mais informações

Altura máxima: 3,75 m
Resistência ao fogo: EI 90
Isolamento acústico - RA: 71 dBA
Masa do sistema: 80 kg/m²
Placa Pladur: Pladur® N
Espessura da placa: 18 mm
Perfil Pladur: Montante M 48/35 Z1
Espessura total do sistema: 196 mm
Paramento: Duplo
Referência informe fogo: 6363680
Referência informe acústica: 10.05/100.162
Norma de instalação: Norma UNE 102043
Prescrição:

Tabiques de separação entre zonas de diferentes utilizações (entre locais habitáveis, protegidos ou não) e entre estas zonas e outras comuns dos edifícios. Soluções de alto rendimento acústico devido às estruturas estarem desvinculadas entre si. Altura máxima do sistema definida pela inércia de cada uma das estruturas em separado.
