T.C. suspenso Pladur® T-60(D) 1x13 FON+ R Aleatoria Plus 12-20-35 BV MW

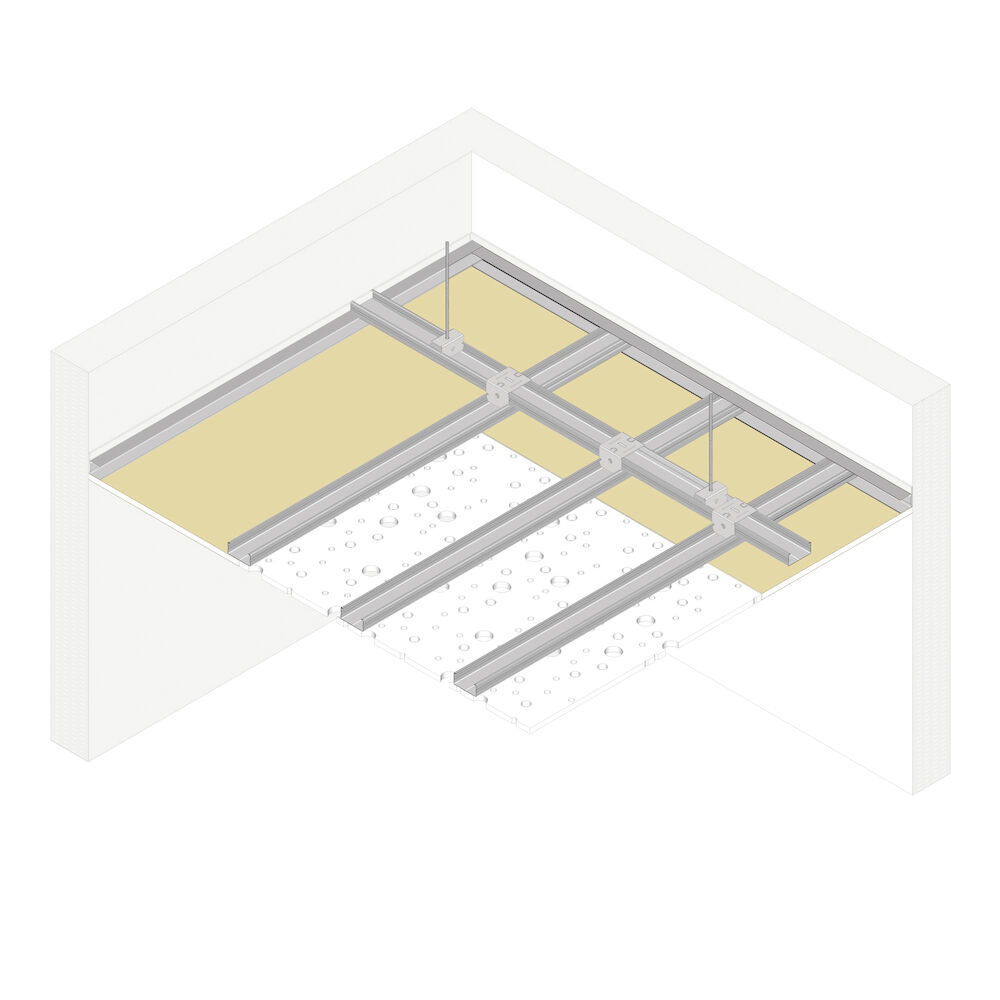

Teto suspenso formado por uma dupla estrutura de perfis de chapa de aço galvanizado em forma de «U», de 60 mm de largura (Pladur® T-60), instalada em diferentes níveis (D). A estrutura primária é composta por perfis Pladur® T-60 separados 1200 mm entre eixos, devidamente suspensos na laje por meio de pivots Pladur® T-60 + varão roscado ø 6 mm. A estrutura secundária é formada por perfis Pladur® T-60 com modulação 300 mm, devidamente suspensos da primária com a peça abraçadeira Pladur® T-60 e apoiados perimetralmente em perfis angulares Pladur® L 30 ou canais Pladur® Clip, fixados mecanicamente a todo o seu comprimento. Perpendicularmente à estrutura secundária, aparafusa-se a placa de Pladur® FON+ BV (bordo em "V") de 12,5 mm de espessura e de 1200x2400 mm, modelo variável, dependendo da absorção acústica necessária e do design das perfurações escolhidas. Lã mineral com 80 mm de espessura, colocada na parte traseira da placa e sobre os perfis. Parte proporcional de materiais Pladur®: fixações, suspensões, apoios, parafusos, juntas estanques/acústicas no seu perímetro, fitas e pastas de juntas, etc. Totalmente acabado com Nível 3 (Q3). Lã mineral sobre o dorso de placas e perfis. Montagem de acordo com as recomendações técnicas Pladur® e Norma UNE 102043.

Mais informações

Coeficiente de absorção - αm: 0,53
Coeficiente de absorção - αw: 0,5
Distância máxima entre fixações: 800 mm
Masa do sistema: 15 kg/m²
Placa Pladur: Pladur® FON+ R Aleatoria Plus 12-20-35 BV
Espessura da placa: 12,5 mm
Perfil Pladur: Perfil T-60
Paramento: Simples
Referência informe acústica: AC14-26053711/1
Norma de instalação: Norma UNE 102043
Prescrição:

Tetos contínuos que necessitem de um especial acondicionamento acústico para salas de aula, salas de reuniões, bibliotecas, etc. Dispõe de uma maior facilidade na montagem e de consistência ao dispor de uma dupla estrutura disposta em sentido transversal entre si. A união de ambas as estruturas com braçadeiras T-60 configura um conjunto (união móvel) que permite o ajuste na montagem das placas.
